Двигатель Caterpillar C15 ACERT является продолжением линейки двигателей 3406 и C15, и в индустриальном исполнении предлагается в вариантах с мощностью 354-433 кВт (475-580 л.с.). Применяемость этих двигателей включает: сельское хозяйство, строительную и лесозаготовительную технику, установки для нефтедобычи, дизель-генераторные установки и многое другое.
Ниже вы можете самостоятельно подобрать по каталогу предлагаемые индустриальным отделом GW Industrial запчасти Interstate-McBee для двигателей Caterpillar 3406 и C15 - гильзы, поршни, кольца, коренные и шатунные вкладыши, сальники, прокладки, наборы прокладок, клапаны и привод клапанов, коленвалы и распредвалы, детали системы смазки, охлаждения и питания, в том числе ремкомплекты топливных насосов и форсунок (распылители, плунжера, уплотнения). Номера McBee выглядят, как M-XXXXXXX, соответствующий XXX-XXXX оригинального Caterpillar.
Таблица серийных номеров
| 3406 | ||||||
| ESN | Применяемость | Поршень | Головка поршня | Модель двигателя/ESN | Примечание | Линия |
| 92U | грузовой | M-6N4080 | 3406/92U2954 и выше | D.I. | 16 | |
| M-6N4126 | 3406/92U2954 и выше | P.C. | 17 | |||
| M-7N3509 | 3406/92U2954 и выше | D.I | 16 | |||
| M-7N3633 | 3406/92U2954 и выше | P.C. | 17 | |||
| M-2900017 | 3406/92U2954 и выше | D.I. | 16 | |||
| 3406B | ||||||
| ESN | Применяемость | Поршень | Головка поршня | Модель двигателя/ESN | Примечание | Линия |
| 2EK | грузовой | M-1601131 | 3406B/2EK1-512 | 16 | ||
| M-7E8656 | 3406B/2EK1-512 | 16 | ||||
| M-7E8700 | 3406B/2EK1-512 | 16 | ||||
| 2EK | грузовой | M-1601131 | 3406B/2EK513-1930 | 16 | ||
| M-7E8656 | 3406B/2EK513-1930 | 16 | ||||
| M-7E8700 | 3406B/2EK513-1930 | 16 | ||||
| 3ZJ | грузовой | M-7E539 | 3406B/3ZJ1-589 | 16 | ||
| M-7E8656 | 3406B/3ZJ1-2829 | 16 | ||||
| M-7E8700 | 3406B/3ZJ1-2829 | 16 | ||||
| 3ZJ | грузовой | M-7E8656 | 3406B/3ZJ2830-16181 | 16 | ||
| M-7E8700 | 3406B/3ZJ2830-16181 | 16 | ||||
| 4CK | грузовой | M-1601131 | 3406B/4CK1-845 | 16 | ||
| M-7E8656 | 3406B/4CK1-845 | 16 | ||||
| M-7E8700 | 3406B/4CK1-845 | 16 | ||||
| 4MG | грузовой | M-7C473 | 3406B/4MG1-3599 | Используйте полные наборы M-2900017 | 16 | |
| M-7C3496 | 3406B/4MG1-3599 | Используйте полные наборы M-9Y3116 | 16 | |||
| M-2900017 | 3406B/4MG1-3599 | 16 | ||||
| 4MG | грузовой | M-7C3406 | 3406B/4MG3600 и выше | Используйте полные наборы M-9Y9889 | 16 | |
| M-7C3496 | 3406B/4MG3600 и выше | Используйте полные наборы M-9Y3116 | 16 | |||
| M-7E539 | 3406B/4MG3600 и выше | 16 | ||||
| M-7E8885 | 3406B/4MG3600 и выше | Используйте полные наборы M-9Y7212 | 16 | |||
| M-9Y7212 | 3406B/4MG3600 и выше | 16 | ||||
| M-9Y9889 | 3406B/4MG3600 и выше | 16 | ||||
| M-2900017 | 3406B/4MG3600 и выше | 16 | ||||
| 5KJ | грузовой | M-7C3406 | 3406B/5KJ1-7538 | Используйте полные наборы M-9Y9889 | 16 | |
| M-7E539 | 3406B/5KJ1-7538 | 16 | ||||
| M-7E8885 | 3406B/5KJ1-7538 | Используйте полные наборы M-9Y7212 | 16 | |||
| M-9Y9889 | 3406B/5KJ1-7538 | 16 | ||||
| M-2900017 | 3406B/5KJ1-7538 | 16 | ||||
| M-7E539 | 3406B/7539-7799 | 16 | ||||
| M-9Y9889 | 3406B/7539-7799 | 16 | ||||
| M-2900017 | 3406B/7539-7799 | 16 | ||||
| 7FB | грузовой | M-7C473 | 3406B | Используйте полные наборы M-2900017 Full Sets | 16 | |
| M-7C3496 | 3406B | Используйте полные наборы M-9Y3116 | 16 | |||
| M-7W3668 | 3406B | Используйте полные наборы M-9Y3116 | 16 | |||
| M-2900017 | 3406B | 16 | ||||
| 8TC | грузовой | M-7C3496 | 3406B/8TC1-1412 | Используйте полные наборы M-9Y3116 | 16 | |
| M-7C3406 | 3406B/8TC1413 и выше | Используйте полные наборы M-9Y9889 | 16 | |||
| M-7E539 | 3406B/8TC1413 и выше | 16 | ||||
| M-9Y7212 | 3406B/8TC1413 и выше | 16 | ||||
| M-9Y9889 | 3406B/8TC1413 и выше | 16 | ||||
| M-2900017 | 3406B/8TC1413 и выше | 16 | ||||
| 3406C | ||||||
| ESN | Применяемость | Поршень | Головка поршня | Модель двигателя/ESN | Примечание | Линия |
| 3ZJ | грузовой | M-7E292 | 3406C/3ZJ16182-60112 | 15 | ||
| M-7E8656 | 3406C/3ZJ16182-60112 | 16 | ||||
| M-7E8700 | 3406C/3ZJ16182-60112 | 16 | ||||
| M-1007403 | 3406C/3ZJ16182-60112 | 100 | ||||
| M-1010016 | 3406C/3ZJ16182-60112 | 15 | ||||
| 3ZJ | грузовой | M-7E539 | 3406C/3ZJ60113 и выше | 16 | ||
| M-1010016 | 3406C/3ZJ60113 и выше | 15 | ||||
| 4CK | грузовой | M-7E292 | 3406C/4CK846 и выше | 15 | ||
| M-7E8656 | 3406C/4CK846 и выше | 16 | ||||
| M-7E8700 | 3406C/4CK846 и выше | 16 | ||||
| M-1601131 | 3406C/4CK846 и выше | 16 | ||||
| 5KJ | грузовой | M-7E539 | 3406C/5KJ7800 и выше | 16 | ||
| M-9Y9889 | 3406C/5KJ7800и выше | 16 | ||||
| M-1601131 | 3406C/5KJ7800 и выше | 16 | ||||
| M-2900017 | 3406C/5KJ7800 и выше | 16 | ||||
| 8PN | грузовой | M-1175063 | 3406C | 15 | ||
| M-1381791 | 3406C | 100 | ||||
| 3406E | ||||||
| ESN | Применяемость | Поршень | Головка поршня | ESN | Примечание | Линия |
| 1LW | грузовой | M-1807352 | 1 | |||
| 2WS | грузовой | M-1807352 | 1 | |||
| 5DS | грузовой | M-1398500 | 100 | |||
| 5EK | грузовой | M-1082716 | 3 | |||
| M-7C2888 | 4 | |||||
| M-1352837 | 5 | |||||
| M-1365201 | 11 | |||||
| M-1495566 | 6 | |||||
| 6TS | грузовой | M-1352837 | 5 | |||
| M-1365201 | 12 | |||||
| M-1495566 | 6 | |||||
| C15 | ||||||
| ESN | Применяемость | Поршень | Головка поршня | ESN | Примечание | Линия |
| 6NZ | грузовой | M-1807351 | 13 | |||
| M-1807352 | 2 | |||||
| 9NZ | грузовой | M-1807352 | 2 | |||
| B5R | грузовой | M-2485516 | B5R1-352 | 7 | ||
| M-3307762 | B5R351 и выше | 100 | ||||
| BXS | грузовой | MCB3067460 | 8 | |||
| EGH | грузовой | M-2212305 | 9 | |||
| JEP | грузовой | M-2485516 | JEP1-228 | 7 | ||
| M-3307762 | JEP229 и выше | 14 | ||||
| KRA | грузовой | MCB3067460 | KRA1-4714 | 8 | ||
| M-3259492 | KRA4715 и выше | 14 | ||||
| MBN | грузовой | M-2250115 | 10 | |||
| MXS | грузовой | MCB3067460 | 8 | |||
| M-2485516 | мощность 600 л.с. И выше | 7 | ||||
| NXS | грузовой | MCB3067460 | 8 | |||
| M-2485516 | мощность 600 л.с. И выше | 7 | ||||
| M-3259492 | 14 | |||||
| RKS | грузовой | MCB3067460 | 8 | |||
| SDP | грузовой | MCB3067460 | 8 | |||
| M-2485516 | мощность 600 л.с. И выше | 7 | ||||
| M-3259492 | 14 | |||||
| M-3307762 | 100 | |||||
| TRB | грузовой | M-3307762 | TRB10 и выше | 14 | ||

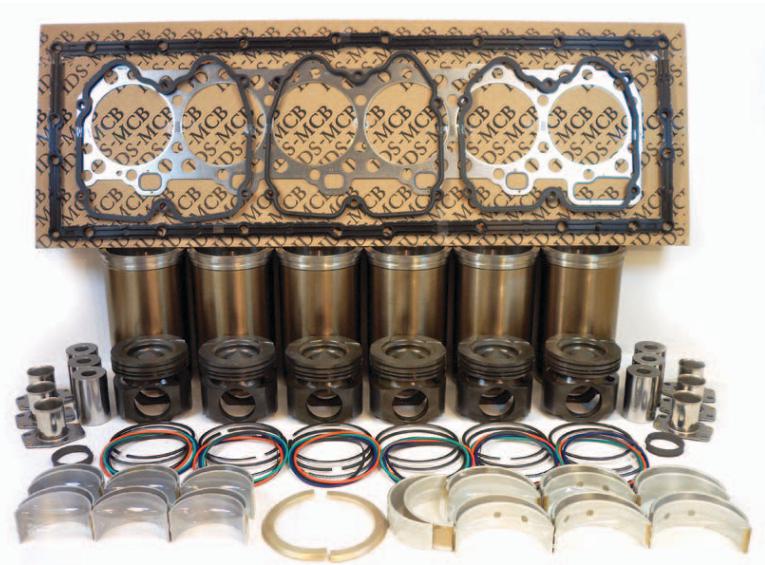

Наборы для капитального и текущего ремонта
| Линия | Набор для текущего ремонта | Набор д/кап.ремонта | Набор ЦПГ | Оригинальный номер комплекта ЦПГ | Набор прокладок для текущего ремонта | Комплект прокладок д/кап.ремонта |
| 1 | MCIF1807352 | MCOH1807352 | M-CK1807352P | 0R8915 | MCB3406472 | MCB3406471 |
| 2 | MCIF1807352-C15 | MCOH1807352-C15 | M-CK1807352P | 0R8915 | MCBC15112 | MCBC15111 |
| 3 | MCIF1082716 | MCOH1082716 | M-CK1082716P | Н/Д | MCB3406462 | MCB3406461 |
| 4 | MCIF7C2888 | MCOH7C2888 | M-CK7C2888P | 0R8333 | MCB3406462 | MCB3406461 |
| 5 | MCIF1352837 | MCOH1352837 | M-CK1352837P | 10R9554 | MCB3406472 | MCB3406471 |
| 6 | MCIF14955661 | MCOH1495566 | M-CK1495566P | 0R8913 | MCB3406472 | MCB3406471 |
| 7 | MCIF2485516 | MCOH2485516 | M-CK2485516P | 10R9924 | MCBC15212 | MCBC15211 |
| 8 | MCIF3067460 | MCOH3067460 | M-CK3067460P | 10R9923 | MCBC15212 | MCBC15211 |
| 9 | MCIF2212305 | MCOH2212305 | M-CK2212305P | Н/Д | MCBC15092 | MCBC15091 |
| 10 | MCIF2250115-C15 | MCOH2250115-C15 | M-CK2250115P | 10R9345 | MCBC15212 | MCBC15211 |
| 11 | MCIF3406E | MCOH3406E | Н/Д | Н/Д | Используйте ESN | Используйте ESN |
| 12 | MCIF3406E-S | MCOH3406E-S | Н/Д | Н/Д | Используйте ESN | Используйте ESN |
| 13 | MCIFC15E-S | MCOHC15E-S | Н/Д | Н/Д | MCBC15092 | MCBC15091 |
| 14 | MCIFC15E1 | MCOHC15E1 | Н/Д | Н/Д | MCBC15212 | MCBC15211 |
| 15 | MCIF3406BP | MCOH3406BP | Используйте ESN | Используйте ESN | Используйте ESN | Используйте ESN |
| 16 | MCIF3406SP | MCOH3406SP | Используйте ESN | Используйте ESN | Используйте ESN | Используйте ESN |
| 17 | MCIF3406PCSN | MCOH3406PC | Используйте ESN | Используйте ESN | Используйте ESN | Используйте ESN |
| 100 | Доступны компоненты, за исключением поршней, головок и юбок поршней | |||||
Запасные части для серии 3406 A/B/C
Цилиндро-поршневая группа
| Номер запчасти | Количество | Наименование | Примечание |
| M-6N4080 | 6 | Поршень | D.I. |
| M-6N4126 | 6 | Поршень | P.C. |
| M-7E292 | 6 | Поршень | оригинальный номер ЦПГ 0R3757 |
| M-7E539 | 6 | Поршень | оригинальный номер ЦПГ 0R2975 |
| M-7E8656 | 6 | Поршень | оригинальный номер ЦПГ 0R3783 |
| M-7E8700 | 6 | Поршень | оригинальный номер ЦПГ 0R3782 |
| M-7N3509 | 6 | Поршень | оригинальный номер ЦПГ 0R2693 |
| M-7N3633 | 6 | Поршень | оригинальный номер ЦПГ 0R1570 - P.C. |
| M-9Y7212 | 6 | Поршень | оригинальный номер ЦПГ 0R2862 |
| M-9Y9889 | 6 | Поршень | оригинальный номер ЦПГ 0R2861 |
| M-1010016 | 6 | Поршень | оригинальный номер ЦПГ 0R4281 |
| M-1175063 | 6 | Поршень | |
| M-1601131 | 6 | Поршень | оригинальный номер ЦПГ 0R4178 |
| M-2900017 | 6 | Поршень | оригинальный номер ЦПГ 0R4515 |
| M-8N822 | 6 | Набор колец | |
| M-1W8922 | 6 | Набор колец | |
| M-7N9806 | 6 | Палец поршневой | |
| M-7N9807 | 6 | Палец поршневой | |
| M-8N1608 | 6 | Палец поршневой | |
| M-1687246 | 6 | Палец поршневой | |
| M-3F8513 | 12 | Стопор пальца поршня | |
| M-7E1177 | 12 | Стопор пальца поршня | |
| M-7E5665 | 12 | Стопор пальца поршня | |
| M-1979322 | 6 | Гильза | |
| M-1609874 | 6 | Набор уплотнений гильзы | |
| M-9Y3368 | AR | Регулировочное кольцо гильзы из нерж. стали | .0324" |
| M-2W3815 | AR | Регулировочное кольцо гильзы из нерж. стали | .0632" |
| M-7W4990 | 6 | Форсунка охлаждения поршня |
Вкладыши и втулки
| Номер запчасти | Количество | Наименование | Примечание |
| M-9Y9497G | 6 | Шатунный вкладыш, СТД | узкие шейки с проточкой |
| M-9Y9497.010 | 6 | Шатунный вкладыш .010" | узкие шейки |
| M-4W5702 | 6 | Шатунный вкладыш .025" | узкие шейки |
| M-4W5703 | 6 | Шатунный вкладыш .050" | узкие шейки |
| M-9Y7735G | 6 | Шатунный вкладыш, СТД | широкие шейки с проточкой |
| M-9Y7735.010 | 6 | Шатунный вкладыш .010" | широкие шейки |
| M-7E0558 | 6 | Шатунный вкладыш.025" | широкие шейки |
| M-7E0559 | 6 | Шатунный вкладыш .050" | широкие шейки |
| M-3178766 | 7 | Коренной вкладыш, СТД | |
| M-4W5492.010 | 7 | Коренной вкладыш .010" | |
| M-4W5698 | 7 | Коренной вкладыш .025" | |
| M-4W5699 | 7 | Коренной вкладыш .050" | |
| M-2531752 | 2 | Упорная шайба | |
| M-8N705 | 6 | Втулка шатуна | Прямой шатун |
| M-8N706 | 6 | Втулка шатуна | Узкий конус |
| M-8N2018 | 6 | Втулка шатуна | Широкий конус |
| M-4P8495 | 6 | Втулка шатуна | Боковой рельеф |
| M-6I2726 | 6 | Втулка шатуна | Большой палец |
| M-4N685 | 6 | Втулка распредвала | |
| M-4N6658 | 1 | Втулка распредвала | |
| M-1317123 | 1 | Втулка паразитной шестерни |
Коленчатый вал
| Номер запчасти | Количество | Наименование | Примечание |
| M-7C4859 | 1 | Коленвал | без шестерни |
| M-6I1453 | 1 | Коленвал (широкие вкладыши) | без шестерни |
| M-1425867 | 1 | Передний сальник коленвала | |
| M-1425868 | 1 | Задний сальник коленвала | |
| M-1678126 | 1 | Вибродемпфер |
Головка блока
| Номер запчасти | Количество | Наименование | Примечание |
| M-1152368 | 12 | Клапан впускной | |
| M-1152367 | 12 | Клапан выпускной | |
| M-2A4429 | 48 | Замок клапана | |
| M-4N5893 | 12 | Седло впускного клапана | |
| M-1W5283 | 12 | Седло выпускного клапана | |
| M-1737188 | 24 | Направляющая клапана | |
| M-1227374 | 24 | Направляющая клапана | с проточкой для установки маслосъемного колпачка |
| M-1632478 | 24 | Маслосъемный колпачек | |
| M-6N7175 | 24 | Вращатель с одинарной пружиной | Включает экран M-6N7174 |
| M-6N7174 | 24 | Колпачек м/съемный вращателя | |
| M-4W2474 | 24 | Вращатель с двойной пружиной | B&C |
| M-4N5906 | 24 | Пружина клапана | Оиночная пружина |
| M-4W2472 | 24 | Пружина впускного клапана | Двойная пружина |
| M-4W2471 | 24 | Пружина выпускного клапана | Двойная пружина |
| M-4W2473 | 24 | Тарелка пружины | Двойная пружина |
| M-1006920 | 6 | Адаптер распылителя | 40 мм (проверить по ESN) |
| M-8M5249 | 6 | Кольцо уплотнительное адаптера распылителя | 40 мм (проверить по ESN) |
| M-7W5435 | 6 | Адаптер распылителя | 40 мм (проверить по ESN) |
| M-5H7153 | 6 | Кольцо уплотнительное адаптера распылителя | 40 мм (проверить по ESN) |
| M-4N7253 | 6 | Прокладка адаптера распылителя | 40 мм |
| M-2S2251 | 6 | Кольцо уплотнительное адаптера распылителя | 55 мм |
| M-6I2981 | 1 | Доборная пластина | |
| M-2M6471 | 1 | Заглушка крышки | 1.5" |
| M-3B623 | 10 | Заглушка крышки | 1" |
| M-3B645 | 12 | Заглушка крышки | 1.25" |
| M-5P5678-6 | 1 | Прокладка клапанной крышки | |
| M-5P5678-9 | 1 | Прокладка клапанной крышки | Для двигателей с моторным тормозом |
Распредвал
| Номер запчасти | Количество | Наименование | Примечание |
| M-1007408 | 1 | Распредвал | без шестерни, ориг. Номер 0R3787 |
| M-1017788 | 12 | Толкатель клапана в сборе | |
| M-4W3817 | 12 | Ремкомплект толкателя | Ролик, палец и замок |
| M-3056843 | 12 | Пружина направляющей толкателя |
Топливная система
| Номер запчасти | Количество | Наименование | Примечание |
| M-9L6884 | 6 | Корпус распылителя форсунки | D.I. |
| M-9N3246 | 6 | Корпус распылителя форсунки | |
| M-4W7017 | 6 | Распылитель форсунки - 7000-я серия | R-0R3421 (Восстановленный) |
| M-4W7018 | 6 | Распылитель форсунки - 7000-я серия | R-0R3422 (Восстановленный) |
| M-4W7022 | 6 | Распылитель форсунки - 7000-я серия | R-0R3426 (Восстановленный) |
| M-7W7026 | 6 | Распылитель форсунки - 7000-я серия | R-0R3423 (Восстановленный) |
| M-7W7032 | 6 | Распылитель форсунки - 7000-я серия | R-0R3424 (Восстановленный) |
| M-7W7037 | 6 | Распылитель форсунки - 7000-я серия | R-0R3425 (Восстановленный) |
| M-7W7040 | 6 | Распылитель форсунки - 7000-я серия | R-0R3586 (Восстановленный) |
| M-7W7041 | 6 | Распылитель форсунки - 7000-я серия | R-0R3587 (Восстановленный) |
| M-7W7042 | 6 | Распылитель форсунки - 7000-я серия | R-0R3588 (Восстановленный) |
| M-7W7043 | 6 | Распылитель форсунки - 7000-я серия | R-0R3589 (Восстановленный) |
| M-7W7044 | 6 | Распылитель форсунки - 7000-я серия | R-0R3590 (Восстановленный) |
| M-1007551 | 6 | Распылитель форсунки - 7000-я серия | R-0R4335 (Восстановленный) |
| M-1007556 | 6 | Распылитель форсунки - 7000-я серия | R-0R4337 (Восстановленный) |
| M-1007557 | 6 | Распылитель форсунки - 7000-я серия | R-0R4338 (Восстановленный) |
| M-1007558 | 6 | Распылитель форсунки - 7000-я серия | R-0R4339 (Восстановленный) |
| M-1279792 | 6 | Распылитель форсунки - 7000-я серия | R-0R8289 (Восстановленный) |
| M-1279793 | 6 | Распылитель форсунки - 7000-я серия | R-0R8290 (Восстановленный) |
| M-1311243 | 6 | Распылитель форсунки - 7000-я серия | R-0R8243(Восстановленный) |
| MCBKT7000 | AR | Набор уплотнений распылителя форсунки - 7000-я серия | |
| MCB3406A | 1 | Ремокомплект топливного насоса | Прокладки и сальники для 3406A |
| MCB3406B | 1 | Ремокомплект топливного насоса | Прокладки и сальники для 3406B |
| MCB3406C | 1 | Ремокомплект топливного насоса | Прокладки и сальники для 3406C |
| MCB3406BPM | 1 | Монтажный комплект топливного насоса | |
| M-1W1700 | 1 | Насос перекачки топлива | Номер оригинала 0R3008 |
| MCB22240 | 1 | Полный рем.комплет насоса перекачки топлива | |
| M-1052508 | 1 | Топливный насос | Короткий |
| M-1375541 | 1 | Топливный насос | Высокий |
| M-1P436 | 1 | Прокладка топливного насоса | |
| MCB34062 | 1 | Ремкомплект теплообменника | |
| M-1W9168 | AR | Фиксатор топливопрода | |
| M-1W9169 | AR | Фиксатор топливопрода | Накручиваемый |
Топливные трубки
| Модель двигателя | Топл. Трубка № 1 | Топл. Трубка №2 | Топл. Трубка №3 | Топл. Трубка №4 | Топл. Трубка №5 | Топл. Трубка №6 |
| 3406 | M-4N9971 | M-4N9972 | M-4N9973 | M-4N9974 | M-4N9975 | M-4N9976 |
| 3406 | M-9Y1081 | M-9Y1082 | M-9Y1083 | M-9Y1084 | M-9Y1085 | M-9Y1086 |
| 3406B/C | M-1917941 | M-1917942 | M-1917943 | M-1917944 | M-1917945 | M-1917946 |
Система смазки
| Номер запчасти | Количество | Наименование | Примечание |
| M-7C3039 | 1 | Сердечник охладителя | Номер оригинала 0R5511 |
| M-1090077 | 2 | Уплотнительное кольцо | |
| M-4N733 | 1 | Масляный насос | Номер оригинала 0R9448 |
| M-6N1931 | 1 | Разгрузочный плунжер | |
| M-2S2760 | 1 | Пружина плунжера | |
| MCB3400RK | 1 | Ремонтный набор для масляного насоса | Используйте для насоса 4N733 |
| M-6N2985 | 1 | Крышка масляного фильтра | |
| M-0S1588 | 40 | Болт масляного поддона | |
| M-5M2894 | 40 | Гайка | |
| M-4N1151 | AR | Прокладка поддона | Составная |
| M-4N1151-6 | AR | Прокладка поддона | Цельная |
Система охлаждения
| Номер запчасти | Количество | Наименование | Примечание |
| M-1209453 | 1 | Регулятор | 170° |
| M-2485513 | 1 | Регулятор | 180° |
| M-2477133 | 1 | Регулятор | 190° |
| M-3S9643 | 1 | Сальник регулятора | |
| M-4N1156 | 2 | Прокладка | |
| M-7C307 | 1 | Прокладка | |
| M-1354926 | 1 | Водяной насос | оригинальная запчасть 10R482 (Восстановленный) |
| M-1282922 | 1 | Прокладка крепления в/насоса | |
| M-7C9222 | 1 | Промежуточная пластина водяного насоса | Алюминий |
| M-4P2383 | 1 | Промежуточная пластина водяного насоса | Литая, стальная |
| M-1279885 | 1** | Восстановительный набор водяного насоса | |
| M-1293068 | 1** | Восстановительный набор водяного насоса | Шариковый подшипник |
| M-1293069 | 1** | Восстановительный набор водяного насоса | Роликовый подшипник |
| M-1386744 | 1** | Восстановительный набор водяного насоса | Роликовый подшипник с сальником |
| M-8H9789 | 2 | Вкладыш привода вентилятора | |
| M-5S2106 | 1 | Сальник привода вентилятора | |
| M-7F2122 | 1 | «О»-образное кольцо привода вентилятора | |
| ** Примечание: проверяйте соответствие на основании ESN | |||
Выпускная система
| Номер запчасти | Количество | Наименование | Примечание |
| MCB3406SK | 1 | Набор шпилек | 3406A/B |
| MCB3406ESK | 1 | Набор шпилек | 3406C |
| M-6L8562 | 1 | Шпилька выпускного коллектора - 1.77" | 3406A/B |
| M-7L520 | 1 | Шпилька выпускного коллектора - 2" | |
| M-8M1871 | 1 | Шпилька выпускного коллектора - 2.4" | |
| M-4S6137 | 11 | Шпилька выпускного коллектора - 3.1" | |
| M-1061793 | 1 | Шпилька выпускного коллектора - 2.36" | 3406C |
| M-1061792 | 11 | Шпилька выпускного коллектора - 4" | |
| M-2S3770 | 11 | Втулка - 1.32" | 3406A |
| M-1083612 | 11 | Втулка - 2" | 3406B |
| M-2S3770 | 1 | Втулка - 1.32" | |
| M-1064159 | 1 | Втулка - .532" | 3406C |
| M-1083612 | 11 | Втулка - 2" | |
| M-2N2766 | 12 | Контргайка | |
| M-5M2894 | 12 | Шайба твердая | |
| M-2N2765 | 4 | Установочный болт турбины | Жаропрочный |
| M-2N2766 | 4 | Установочная контргайка турбины |
Фирменные наборы прокладок от McBee

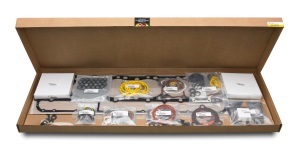

| Номер запчасти | Количество | Наименование | Примечание |
| MCB3406031 | 1 | Набор прокладок для кап.ремонта | 92U5944 и выше |
| MCB3406032 | 1 | Набор прокладок для текущего ремонта | |
| MCB3406033 | 1 | Набор ГБ | |
| MCB3406051 | 1 | Набор прокладок для кап.ремонта | 3406B JWAC |
| MCB3406052 | 1 | Набор прокладок для текущего ремонта | |
| MCB3406053 | 1 | Набор ГБ | |
| MCB3406061 | 1 | Набор прокладок для кап.ремонта | 3406B ATAAC |
| MCB3406062 | 1 | Набор прокладок для текущего ремонта | |
| MCB3406063 | 1 | Набор ГБ | |
| MCB3406111 | 1 | Набор прокладок для кап.ремонта | 3406C колокол маховика с 19-ю болтами |
| MCB3406112 | 1 | Набор прокладок для текущего ремонта | |
| MCB3406113 | 1 | Набор ГБ | |
| MCB3406271 | 1 | Набор прокладок для кап.ремонта | 3406C круглые выпускные каналы и колокол маховика с 24-мя болтами |
| MCB3406272 | 1 | Набор прокладок для текущего ремонта | 3406C круглые выпускные каналы и колокол маховика с 24-мя болтами |
| MCB3406273 | 1 | Набор ГБ | |
| Примечание: уплотнения форсунок включены во все наборы McBee | |||
Наборы прокладок, идентичные оригинальным
| Номер запчасти | Количество | Наименование | Примечание |
| M-1909861 | 1 | Набор прокладок охладителя | 3406A Общего назначения |
| M-6V851 | 1 | Набор для воздушного компрессора | |
| M-5P8108 | 1 | Центральный и нижний набор | |
| M-2337083 | 1 | Набор для передней части ДВС | |
| M-6V5497 | 1 | Набор для топливной системы | |
| M-1144787 | 1 | Набор для маслоохладителя | |
| M-2326574 | 1 | Набор для задней части ДВС | |
| M-1601113 | 1 | Установочный набор турбины | |
| M-5P8059 | 1 | Набор линий системы охлаждения | |
| M-1282922 | 1 | Установочный набор водяного насоса | |
| M-1909861 | 1 | Набор прокладок охладителя | 3406B JWAC Общего назначения |
| M-6V9896 | 1 | Набор для воздушного компрессора | |
| M-8T6678 | 1 | Центральный и нижний набор | |
| M-2341874 | 1 | Набор для передней части ДВС | |
| M-8T6692 | 1 | Набор для топливной системы | |
| M-1153657 | 1 | Набор для маслоохладителя | |
| M-2326574 | 1 | Набор для задней части ДВС | |
| M-6V9727 | 1 | Установочный набор турбины | |
| M-1282922 | 1 | Установочный набор водяного насоса | |
| M-6V9896 | 1 | Набор для воздушного компрессора | 3406B ATAAC Общего назначения |
| M-8T6678 | 1 | Центральный и нижний набор | |
| M-2341874 | 1 | Набор для передней части ДВС | |
| M-7X2754 | 1 | Набор для топливной системы | |
| M-1153657 | 1 | Набор для маслоохладителя | |
| M-2326574 | 1 | Набор для задней части ДВС | |
| M-8C3248 | 1 | Установочный набор турбины | |
| M-1282922 | 1 | Установочный набор водяного насоса | |
| M-1243005 | 1 | Набор для воздушного компрессора | |
| M-1269520 | 1 | Центральный и нижний набор | 3406C Общего назначения |
| M-2341874 | 1 | Набор для передней части ДВС | |
| M-1228900 | 1 | Набор для топливной системы | |
| M-1415787 | 1 | Набор для маслоохладителя | |
| M-2323679 | 1 | Набор для задней части ДВС | |
| M-1134421 | 1 | Установочный набор турбины | |
| M-1282922 | 1 | Установочный набор водяного насоса |
Запасные части для серии 3406E и C15
Цилиндро-поршневая группа
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-1082716 | 6 | Поршень | одинарный алюминиевый | |
| M-2485516 | 6 | Поршень | ||
| M-3307762 | 6 | Поршень | ||
| M-3259492 | 6 | Поршень | ||
| MCB3067460 | 6 | Поршень | одинарный стальной поршень | |
| M-7C2888 | 6 | Головка поршня | ||
| M-1495566 | 6 | Головка поршня | ||
| M-1352837 | 6 | Головка поршня | ||
| M-2212305 | 6 | Головка поршня | ||
| M-1807352 | 6 | 6 | Головка поршня | |
| M-2250115 | 6 | Головка поршня | ||
| M-1365201 | 6 | Головка поршня | ||
| M-1495566 | 6 | Головка поршня | ||
| M-1807351 | 6 | Головка поршня | ||
| M-1300241 | 6 | Юбка поршня | ||
| M-1326663 | 6 | Юбка поршня | ||
| M-1W8922 | 6 | Набор колец | ||
| M-RS3406E1 | 6 | Набор колец | ||
| M-RS3406E2 | 6 | 6 | Набор колец | |
| M-RSC15E | 6 | Набор колец | ||
| M-1687246 | 6 | 6 | Палец поршневой | |
| M-1807350 | 6 | Палец поршневой | ||
| M-7E1177 | 12 | 12 | Стопор пальца поршня | |
| M-2502940 | 12 | Стопор пальца поршня | ||
| M-1979322 | 6 | 6 | Гильза | |
| M-1609874 | 6 | 6 | Набор «О»-образных колец гильзы | |
| M-9Y3368 | AR | AR | Регулировочные кольца гильзы из нерж. Стали | .0324" |
| M-2W3815 | AR | AR | Регулировочные кольца гильзы из нерж. Стали | .0632" |
| M-2243245 | 6 | Шатун | оригинальный номер 10R2117 (4 болта) | |
| M-9Y6054 | 6 | Шатун | оригинальный номер 0R3780 | |
Вкладыши и втулки
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-9Y7735G | 6 | 6 | Шатунный вкладыш, СТД | широкие шейки с проточкой |
| M-2243246 | 6 | Шатунный вкладыш, СТД | одинарный стальной поршень | |
| M-9Y7735.010 | 6 | 6 | Шатунный вкладыш .010" | |
| M-7E558 | 6 | 6 | Шатунный вкладыш .025" | |
| M-2323235 | 6 | Шатунный вкладыш .025" | одинарный стальной поршень | |
| M-7E559 | 6 | 6 | Шатунный вкладыш .050" | |
| M-2323236 | 6 | Шатунный вкладыш .050" | одинарный стальной поршень | |
| M-3178766 | 7 | 7 | Коренной вкладыш, СТД | |
| M-4W5492.010 | 7 | 7 | Коренной вкладыш .010" | |
| M-4W5698 | 7 | 7 | Коренной вкладыш .025" | |
| M-4W5699 | 7 | 7 | Коренной вкладыш .050" | |
| M-2531752 | 2 | 2 | Упорная шайба | |
| M-2436718 | 1 | 1 | Комплект коренных вкладышей | вкладыши и упорные полукольца |
| M-6I2726 | 6 | Втулка шатуна | ||
| M-2296259 | 6 | Втулка шатуна | одинарный стальной поршень | |
| M-2165582 | 7 | 7 | Вкладыш распредвала, СТД | |
| M-1504793 | 7 | 7 | Вкладыш распредвала .010" | |
| M-2170752 | 7 | 7 | Вкладыш распредвала .030" | |
| M-2613430 | 7 | 7 | Вкладыш распредвала .050" | |
| M-2613429 | 7 | 7 | Вкладыш распредвала .070" | |
| M-1317123 | 1 | 1 | втулка паразитной шестерни | |
Коленвал
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| Номер запчасти | 3406E | C15 | Наименование | Примечание |
| M-6I1453 | 1 | Коленвал | без навески | |
| M-1425867 | 1 | 1 | Передний сальник коленвала | |
| M-1425868 | 1 | 1 | Задний сальник коленвала | |
| M-1678126 | 1 | 1 | Демпфер колебаний | 13.5" O.D. |
Компоненты головки блока
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-1537023 | 12 | 12 | Клапан впускной | |
| M-1753617 | 12 | 12 | Седло впускного клапана | |
| M-2243983 | 12 | Седло впускного клапана | ||
| M-1537024 | 12 | 12 | Клапан выпускной | |
| M-1527582 | 12 | 12 | Седло выпускного клапана | |
| M-2265561 | 12 | Седло выпускного клапана | ||
| M-2A4429 | 48 | 48 | Замок клапана | |
| M-3487743 | 12 | 12 | Мостик клапана | |
| M-1227375 | 24 | 24 | Направляющая клапана | |
| M-1632478 | 24 | 24 | Маслосъемный колпачек | |
| M-2113122 | 24 | 24 | Пружина впускног клапана | |
| M-2479908 | 24 | 24 | Пружина выпускног клапана | |
| M-6I0928 | 24 | 24 | Шайба | |
| M-1862001 | 24 | 24 | Вращатель | |
| M-2274239 | 6 | 6 | Втулка форсунки | |
| M-2634920 | 6 | Втулка форсунки | ||
| M-2274239ORK | 6 | 6 | Набор «О»-образных колец втулки форсунки | |
| MCBC15HBK | 1 | 1 | Комплект болтов ГБ | Болты и гайки |
| M-1241854 | 10 | 10 | Болт ГБ | 215.9 мм (8.5") |
| M-1241855 | 16 | 16 | Болт ГБ | 194 мм (7.6") |
| M-5H1504 | 26 | 26 | Гайка твердая | |
| M-3078322 | 3 | 3 | Коромысло с валом в сборе | |
| M-1670867 | 12 | 12 | Болт крепления моторного тормоза | 5.75" |
| M-2349508 | 3 | Болт крепления актуатора моторного тормоза | ||
| MCB7121 | 6 | 6 | Втулка коромысла форсунки | Кроме ACERT |
| MCB7122 | 6 | 6 | Втулка коромысла клапана | Кроме ACERT |
| M-2038822PR | 12 | 12 | Комплект толкателя и ролика, для клапана | Кроме ACERT |
| M-2075248PR | 6 | 6 | Комплект толкателя и ролика, для форсунки | Кроме ACERT |
| M-2818261 | 6 | 6 | Втулка-прокладка выпускного коллектора | |
| M-2818261RK | 6 | 6 | Ремкомплект выхлопного патрубка | Включает прокладки и заклепки |
| M-6I4421 | 1 | 1 | Доборная пластина | |
| M-1389381 | 1 | 1 | Доборная пластина суженая | сужение на .003" |
| M-5P5678-6 | 1 | 1 | Прокладка клапанной крышки | |
| M-5P5678-9 | 1 | 1 | Прокладка клапанной крышки | с установленным моторным тормозом |
| M-3B645 | 20 | Заглушка крышки | 1.5" | |
| M-3B623 | 17 | Заглушка крышки | 1" | |
Топливная система
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| R-10R0956 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 1189027 | |
| R-10R0956 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2113022 | |
| R-10R2780 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 1189035 | |
| R-10R8501 | 6 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2113023 |
| R-10R0956 | 6 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2113022 |
| R-10R0955 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2113025 | |
| R-10R1000 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2295919 | |
| R-10R6163 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2943005 | |
| R-10R1273 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2321199 | |
| R-10R3261 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2490702 | |
| R-10R1273 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2490709 | |
| R-10R3265 | 6 | Форсунка топливная - Восстановленная | номер оригинальной запчасти (новая) 2530616 | |
| M-2481394 | 6 | 6 | Набор «О»-образных колец форсунки | |
| M-1052508 | 1 | 1 | Насос подкачки | Короткий |
| M-1375541 | 1 | 1 | Первичный насос (с высокой крышкой) | Высокая |
Система смазки
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-1330125 | 1 | 1 | Сердечник маслоохладителя | |
| M-2237962 | 1 | Сердечник маслоохладителя | ACERT | |
| M-1090077 | 3 | 3 | Уплотнительной «О»-образное кольцо | |
| M-4N733 | 1 | Масляный насос | номер оригинальной запчасти 0R9448 (проверить по ESN) | |
| M-6N1931 | 1 | Перепускной плунжер | ||
| M-2S2760 | 1 | Пружина плунжера | ||
| M-1614113 | 1 | 1 | Масляный насос | номер оригинальной запчасти 0R9449 |
| M-6N1931 | 1 | 1 | Перепускной плунжер | |
| M-2S2760 | 1 | 1 | Пружина плунжера | |
| MCB3400RK | 1 | Ремонтный набор масляного насоса | Используйте на насосе 4N733 | |
| M-684497 | 1 | Крышка маслоналивной горловины | ||
| M-9L8439 | 1 | Крышка маслоналивной горловины | ||
| M-5L2952 | 1 | Крышка маслоналивной горловины | ||
| M-4N1151 | AR | AR | Прокладка масляного поддона | Составного типа |
| M-4N1151-6 | AR | AR | Прокладка масляного поддона | Одинарная |
| M-1685248 | 1 | Прокладка поддона | ||
| M-3044925 | 1 | Прокладка поддона | ESN=SDP | |
| M-0S1619 | 8 | Болт - (3/8-16 X 3") | Панель шумозащиты | |
| M-0L2070 | 24 | Болт (3/8-16 X 2.25") | Стандартный масляный поддон | |
| M-9L9132 | 24 | Гайка | Стандартный масляный поддон | |
| M-2401614 | 24 | Втулка прокладки масляного поддона | Стандартный масляный поддон | |
Система охлаждения
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-1209453 | 1 | 1 | Регулятор | 170° |
| M-2485513 | 1 | 1 | Регулятор | 180° |
| M-2477133 | 1 | 1 | Регулятор | 190° |
| M-3S9643 | 1 | 1 | Сальник регулятора | |
| M-1354925 | 1 | Водяной насос | номер оригинальной запчасти 10R0483 | |
| M-1615719 | 1 | Водяной насос | номер оригинальной запчасти 10R0484 | |
| M-3362213 | 1 | Водяной насос | номер оригинальной запчасти 10R8660 | |
| M-7C9222 | 1 | 1 | Промежуточная пластина водяного насоса | Алюминий - кроме ACERT |
| M-4P2383 | 1 | 1 | Промежуточная пластина водяного насоса | Чугунная - кроме ACERT |
| M-1293068 | 1 | Ремонтный набор водяного насоса | ||
| M-1293069 | 1 | Ремонтный набор водяного насоса | ||
| M-3777037 | 1 | 1 | Ремонтный набор водяного насоса | |
| M-2672839 | 1 | Ремонтный набор водяного насоса | ACERT | |
| M-8H9789 | 2 | 2 | Вкладыш привода вентилятора | |
| M-5S2106 | 1 | 1 | Сальник привода вентилятора | |
| M-7F2122 | 1 | 1 | «О»-образное кольцо привода вентилятора | |
| M-8T0644 | 1 | Болт натяжителя ремня | Общее применение | |
Система выпуска
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| MCB3406EHKT | 1 | 1 | Набор для системы выпуска | Включая патрубки каналов |
| MCBC15HKT | 1 | Набор для системы выпуска | Включая патрубки каналов | |
| MCB3406ESK | 1 | Набор шпилек выпускного коллектора | Шпилька, втулка и гайка | |
| MCBC15ESK | 1 | Набор шпилек выпускного коллектора | Шпилька, втулка и гайка | |
| M-1061793 | 1 | 1 | Шпилька выпускного коллектора - 2.36" | |
| M-1061792 | 11 | 11 | Шпилька выпускного коллектора - 4" | |
| M-1064159 | 1 | 1 | Втулка - .532" | |
| M-1083612 | 11 | 11 | Втулка - 2" | |
| M-2N2766 | 12 | 12 | Контргайка | |
| M-1687800 | 12 | Контргайка | ||
| M-5M2894 | 12 | 12 | Гайка твердая | |
| M-2818261 | 6 | 6 | Втулка-прокладка выпускного коллектора | |
| M-2818261RK | 6 | 6 | Ремкомплект выхлопного патрубка | Включает прокладки и заклепки |
| M-2N2765 | 4 | 4 | Установочный болт турбины | |
| M-2N2766 | 4 | 4 | Установочная контргайка турбины | |
| M-3139550 | 4 | Установочная шпилька турбины | ACERT | |
| M-2N9288 | 4 | Установочная шпилька турбины | ACERT | |
| M-1687800 | 4 | Установочная контргайка турбины | ACERT | |
Датчики
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| M-1946722 | AR | AR | Датчик давления | |
| M-1946724 | AR | AR | Датчик давления | |
| M-1946725 | AR | AR | Датчик давления | |
| M-2244536 | AR | AR | Датчик давления | |
| M-2566453 | AR | AR | Датчик температуры | |
| M-2644297 | AR | AR | Датчик температуры | |
| M-2842728 | AR | AR | Датчик давления | |
Фирменные наборы прокладок от McBee
| Номер запчасти | Количество | Наименование | Примечание | |
| 3406E | C15 | |||
| MCB3406461 | 1 | Набор прокладок для кап.ремонта | 5EK | |
| MCB3406462 | 1 | Набор прокладок для текущего ремонта | ||
| MCB3406463 | 1 | Набор прокладок ГБ | ||
| MCB3406471 | 1 | Набор прокладок для кап.ремонта | 1LW,1MM,2WS,5DS,6TS | |
| MCB3406472 | 1 | Набор прокладок для текущего ремонта | ||
| MCB3406473 | 1 | Набор прокладок ГБ | ||
| MCBC15091 | 1 | Набор прокладок для кап.ремонта | 6NZ,9NZ,MBN **Содержит изоляторы поддона M-1685248 | |
| MCBC15111 | 1 | Набор прокладок для кап.ремонта** | ||
| MCBC15092 | 1 | Набор прокладок для текущего ремонта | ||
| MCBC15112 | 1 | Набор прокладок для текущего ремонта** | ||
| MCBC15093 | 1 | Набор прокладок ГБ | ||
| MCBC15211 | 1 | Набор прокладок для кап.ремонта** | BXS,MXS,NXS **Содержит изоляторы поддона M-1685248 | |
| MCBC15212 | 1 | Набор прокладок для текущего ремонта** | ||
| MCBC15222 | 1 | Набор прокладок для текущего ремонта | ||
| MCBC15213 | 1 | Набор прокладок ГБ | ||
| MCBC15321 | 1 | Набор прокладок для кап.ремонта** | SDP **Содержит только изоляционную прокладку M-3044925 | |
| MCBC15322 | 1 | Набор прокладок для текущего ремонта** | ||
| MCBC15323 | 1 | Набор прокладок ГБ | ||
| MCBC15993 | 1 | 1 | Набор прокладок ГБ | Универсальный набор, не содержит маслосъемных колпачков |
| Примечание: уплотнения форсунок включены во все наборы McBee | ||||
Наборы прокладок, идентичные оригинальным
| Номер запчасти | Количество | Наименование | Примечание |
| M-2088350 | 1 | Набор для воздушного компрессора | 3406E Общего назначения |
| M-1429672 | 1 | Центральный и нижний набор | |
| M-3766577 | 1 | Набор для передней части ДВС | |
| M-2481394 | 6 | Набор для топливной форсунки | |
| M-1252107 | 1 | Набор для топливной системы | |
| M-1415787 | 1 | Набор для маслоохладителя | |
| M-2323679 | 1 | Набор для задней части ДВС | |
| M-2410825 | 1 | Установочный набор турбины | |
| M-1282922 | 1 | Установочный набор водяного насоса | |
| M-2088350 | 1 | Набор для воздушного компрессора | C15 Общего назначения |
| M-2572756 | 1 | Центральный и нижний набор | |
| M-2341904 | 1 | Набор для передней части ДВС | |
| M-2481394 | 6 | Набор для топливной форсунки | |
| M-2250773 | 1 | Набор для топливной системы | |
| M-1891814 | 1 | Набор для маслоохладителя | |
| M-2341877 | 1 | Набор для задней части ДВС | |
| M-2410825 | 1 | Установочный набор турбины | |
| M-2138621 | 1 | Установочный набор водяного насоса | |
| M-2800481 | 1 | Набор для воздушного компрессора | C15 ACERT Общего назначения |
| M-2969949 | 1 | Центральный и нижний набор | |
| M-3483681 | 1 | Набор для передней части ДВС | |
| M-2481394 | 6 | Набор для топливной форсунки | |
| M-2969932 | 1 | Набор для топливной системы | |
| M-3483682 | 1 | Набор для маслоохладителя | |
| M-2853200 | 1 | Набор для задней части ДВС | |
| M-2903986 | 1 | Установочный набор турбины | |
| M-2997436 | 1 | Установочный набор водяного насоса |
Применяемость запчастей двигателя Interstate-McBee на технике CATERPILLAR
Двигатели Caterpillar C15 устанавливается на следующую технику CAT:
- бульдозеры D8T
- экскаваторы 365C, 374D
- трубоукладчики 583T, 587T
- колесные скрепперы 621G, 623G, 627G, 657G
- колесные погрузчики 980H
- карьерные грузовики 735, 735B, 740, 740B, 770
- компакторы и колесные трактора 824H, 825H, 826H
- восстановители дорожного полотна RM500
