Индустриальный отдел GW Industrial продает запасные части Interstate-McBee для двигателей Detroit Diesel 50 и 60 серии в различных модификациях. В данном каталоге вы можете самостоятельно подобрать производимые McBee комплекты цилиндро-поршневой группы (включая гильзы, поршни, кольца), коренные и шатунные вкладыши, сальники, прокладки, наборы прокладок, клапаны и привод клапанов, коленвалы и распредвалы, детали системы смазки, охлаждения и питания, в том числе восстановленные форсунки и ремкомплекты топливных насосов и форсунок (распылители, плунжера, уплотнения).
Таблица подбора наборов для капитального и текущего ремонта
| Комплект ЦПГ | Базовый набор для капремонта | Комплект владышей | Комплект владышей | |||
| A-23532555 | используйте | A-23532565 | + | A-23531604 | или | A-23531605 |
| A-23532556 | используйте | A-23532581 | + | A-23531604 | или | A-23531605 |
| A-23532557 | используйте | A-23532585 | + | A-23531604 | или | A-23531605 |
| A-23532558 | используйте | A-23533033 | + | A-23531605 | ||
| A-23532561 | используйте | A-23532574 | + | A-23531606 | ||
| A-23532562 | используйте | A-23532577 | + | A-23531606 | ||
| A-23532590 | используйте | A-23532592 | + | A-23531604 | ||
| A-23532591 | используйте | A-23532593 | + | A-23531604 |
| Серийный номер | Комплект владышей | |
| 11.1L ≤6R184522 | используйте | A-23531604 |
| 12.7L ≤6R188251 | используйте | A-23531604 |
| 11.1L ≥6R184523 | используйте | A-23531605 |
| 12.7L ≥6R188252 | используйте | A-23531605 |
| 14L наборы оригинального образца | ||||||||
| Комплект ЦПГ | Базовый набор для капремонта | Комплект владышей | Комплект владышей | Комплект владышей | ||||
| A-23530663 | используйте | A-23532307 | + | A-23527914 | или | A-23535280 | ||
| A-23530665 | используйте | A-23537081 | + | A-23527914 | или | A-23535280 | или | A-23533692 |
Набор для текущего ремонта двигателя DD S60
| A-MCIFS60 | Без чугунной головки поршня и юбки / с широкими вкладышами |
| A-MCIFS60-4 | Без стальной головки поршня и алюмин. юбки |
| A-MCIFS60-4S | Без стальной головки поршня / с алюмин. юбкой |
| MCIFS60-5 | DDEC V Без поршней / необходим 23533282 piston |
| A-MCIF23532555N (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 |
| A-MCIF23532555 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 |
| A-MCIF23532555NQ (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532555Q | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532556N (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 |
| A-MCIF23532556 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 |
| A-MCIF23532556NQ (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532556Q | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532557 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами |
| A-MCIF23532557Q | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532561 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1998 |
| A-MCIF23532561Q | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1998 включает вкладыши распредвала, болты головки и набор для установки форсунок. |
| A-MCIF23532562 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1999 -2003 |
| A-MCIF23532562Q | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1999 -2003 включает вкладыши распредвала, болты головки и набор для установки форсунок. |
Набор для капитального ремонта двигателя DD S60
| A-MCOHS60 | Без чугунной головки поршня и юбки / с широкими вкладышами |
| A-MCOH23532555N (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 |
| A-MCOH23532555 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 |
| A-MCOH23532555NQ (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532555Q | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532556N (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 |
| A-MCOH23532556 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 184523 до год произв-ва 2000 12.7L ESN 188252 до год произв-ва 2000 |
| A-MCOH23532556NQ (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532556Q | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами 11.1L ESN 151000 примерно до 184522 12.7L ESN 151000 примерно до 188251 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532557 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами |
| A-MCOH23532557Q | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532561 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1998 |
| A-MCOH23532561Q | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1998 включает вкладыши распредвала, болты головки и набор для установки форсунок. |
| A-MCOH23532562 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1999 -2003 |
| A-MCOH23532562Q | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца ,год произв-ва 1999 -2003 включает вкладыши распредвала, болты головки и набор для установки форсунок. |
Набор для текущего ремонта двигателя DD S50
| A-MCIFS50 | Без чугунной головки поршня и юбки / с широкими вкладышами |
| A-MCIFS50-4 | Без стальной головки поршня и алюмин. юбки |
| A-MCIFS50-4S | Без стальной головки поршня / с алюмин. юбкой |
| A-MCIF23532555N-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши ESN ≤ 6664 |
| A-MCIF23532555-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 6665 |
| A-MCIF23532555NQ-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши ESN ≤ 4664 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532555Q-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532556N-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши ESN ≤ 6664 |
| A-MCIF23532556-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 6665 |
| A-MCIF23532556NQ-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши ESN ≤ 4664 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532556Q-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532557-50 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 |
| A-MCIF23532557Q-50 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCIF23532561-50 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца |
| A-MCIF23532561Q-50 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца включает вкладыши распредвала, болты головки и набор для установки форсунок. |
| A-MCIF23532562-50 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца |
| A-MCIF23532562Q-50 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца включает вкладыши распредвала, болты головки и набор для установки форсунок. |
Набор для капитального ремонта двигателя DD S50
| A-MCOHS50 | Без чугунной головки поршня и юбки / с широкими вкладышами |
| A-MCOHS50-4 | Без стальной головки поршня и алюмин. юбки |
| A-MCOHS50-4S | Без стальной головки поршня / с алюмин. юбкой |
| A-MCOH23532555N-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши ESN ≤ 6664 |
| A-MCOH23532555-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 6665 |
| A-MCOH23532555NQ-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, плюс узкие вкладыши ESN ≤ 4664 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532555Q-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532556N-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши ESN ≤ 6664 |
| A-MCOH23532556-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 6665 |
| A-MCOH23532556NQ-50 (узкие вкладыши) | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, узкие вкладыши ESN ≤ 4664 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532556Q-50 | Чугунный TLC поршень под степ. сжат. 15:1, с 3,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532557-50 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 |
| A-MCOH23532557Q-50 | Чугунный TLC поршень под степ. сжат. 15:1 с элиптич. формой головки, с 2,5 мм огнеуп. кольцом, с широкими вкладышами ESN ≥ 4665 включает вкладыши распредвала, болты головки и набор для установки форсунок |
| A-MCOH23532561-50 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца |
| A-MCOH23532561Q-50 | Стальной составной поршень под степ. сжат. 15:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца включает вкладыши распредвала, болты головки и набор для установки форсунок. |
| A-MCOH23532562-50 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца |
| A-MCOH23532562Q-50 | Стальной составной поршень под степ. сжат. 16,5:1, с 2,5 мм огнеуп. кольцом и тяжелым типом пальца, включает вкладыши распредвала, болты головки и набор для установки форсунок. |
Компоненты цилиндро-поршневой группы
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23532555 | 4 | 6 | 6 | Комплект ЦПГ - чугунный поршень | 15:1 2.5мм | |
| A-23532556 | 4 | 6 | 6 | Комплект ЦПГ - чугунный поршень | 15:1 3.5мм | |
| A-23532557 | 4 | 6 | Комплект ЦПГ - чугунный поршень | 15:1 2.5мм элиптическая форма головки | ||
| A-23532558 | 4 | 6 | Комплект ЦПГ - чугунный поршень | 16:5:1 2.5мм 22мм внутр. диам. пальца | ||
| A-23532561 | 4 | 6 | Комплект ЦПГ - стальной поршень | 15:1 2.5мм 22мм внутр. диам. пальца | ||
| A-23532562 | 4 | 6 | Комплект ЦПГ - стальной поршень | 16,5:1 2.5мм 22мм внутр. диам. пальца | ||
| A-23530661 | 6 | Комплект ЦПГ - стальной поршень | 15:1 | |||
| A-23530663 | 6 | Комплект ЦПГ - стальной поршень | 16:1 | |||
| A-23530665 | 6 | Комплект ЦПГ - стальной поршень | 16:1 EGR | |||
| A-23532468 | 6 | 6 | Гильза (компл) - раннего типа с уплотн-ми | (A-23505278) | ||
| A-23531249 | 4 | 6 | 6 | Гильза (компл) - TLC с уплотн-ми | (A-23523938/A-23514285) | |
| A-23531250 | 6 | Гильза (компл) - TLC с уплотн-ми | ||||
| A-8929013 | 4 | 6 | 6 | 6 | Уплотнение гильзы - лента | |
| A-8929176 | 8 | 12 | 12 | 12 | Уплотнение гильзы - D-профиля | |
| A-23519635 | 4 | 6 | 6 | Поршнекомплект (чугунный поршень) 3.5мм 15:1 | Поршень, рубашка и палец | |
| A-23519624 | 4 | 6 | 6 | Поршнекомплект (чугунный поршень) 2.5мм 15:1 | Поршень, рубашка и палец | |
| A-23519646 | 4 | 6 | Поршнекомплект (чугунный поршень) Eliptical 2.5мм 15:1 | Поршень, рубашка и палец | ||
| A-23524601 | 4 | 6 | Поршнекомплект (чугунный поршень) 2.5мм 16.5:1 | Поршень, рубашка и палец со стопорами | ||
| A-23533203 | 4 | 6 | Поршнекомплект (стальной поршень) 2.5мм 15:1 | Поршень, рубашка и палец со стопорами | ||
| A-23532552 | 4 | 6 | Поршнекомплект (стальной поршень) 2.5мм 16.5:1 | Поршень, рубашка и палец со стопорами | ||
| A-23530660 | 6 | Поршнекомплект (стальной поршень) 15:1 | Поршень, рубашка и палец со стопорами | |||
| A-23530662 | 6 | Поршнекомплект (стальной поршень) 16:1 | Поршень, рубашка и палец со стопорами | |||
| A-23530664 | 6 | Поршнекомплект (стальной поршень) 16:1 EGR | Поршень, рубашка и палец со стопорами | |||
| A-23503747 | 4 | 6 | 6 | Комплект поршневых колец 2.5мм | ||
| A-23505729 | 4 | 6 | 6 | Комплект поршневых колец 3.5мм | ||
| A-23531252 | 6 | Комплект поршневых колец | ||||
| A-23519723 | 4 | 6 | 6 | Комплект владышей башмака - Ориг. головка поршня | Крейцкопфный поршень | |
| MCB23519723 | 4 | 6 | 6 | Комплект владышей башмака - головка поршня McBee | Крейцкопфный поршень | |
| A-8929087 | 4 | 6 | 6 | Палец поршня - крейцкопф | ||
| A-8929337 | 8 | 12 | 12 | Болт пальца | ||
| A-8929504 | 8 | 12 | 12 | Втулка болта пальца | ||
| A-23525168 | 4 | 6 | Поршневой палец | 22мм внутр. диам. - используйте только в наборах | ||
| A-23522872 | 6 | Поршневой палец | ||||
| A-23521781 | 8 | 12 | 12 | Стопорное кольцо пальца | стальная головка поршня | |
| MCB60BSH | 4 | 6 | 6 | Втулка шатуна (подвижного, с закрытой головкой) | используйте только в шатунах со сверлением | |
| A-8929355 | 8 | 12 | 12 | Болт крышки шатуна | M14x1.5x108 | |
| A-8929019 | 8 | 12 | 12 | 12 | Гайка крышки шатуна | M14x1.5 |
| A-23522877 | 12 | 12 | Болт крышки шатуна | M14x1.5x111.5 | ||
| A-23528493 | 4 | 6 | 6 | Форсунка охл-я поршня (масляная) | ||
| A-23506222 | 4 | 6 | 6 | Болт форсунки охл-я поршня |
Комплекты прокладок
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23532330 | 1 | Комплект прокладко головки блока | Должен использоваться с болтами нового образца | |||
| MCB50HBK | 1 | Набор болтов головки | Болты и шайбы нового образца | |||
| A-23532333 | 1 | 1 | 1 | Комплект прокладко головки блока | Должен использоваться с болтами нового образца | |
| A-23536442 | 1 | 1 | Комплект прокладко головки блока - EGR | Должен использоваться с болтами нового образца | ||
| MCB60HBK | 1 | 1 | 1 | Набор болтов головки | Болты и шайбы нового образца | |
| A-23532329 | 1 | Комплект прокладок для капитального ремонта | ||||
| A-23532720 | 1 | 1 | 1 | Комплект прокладок для капитального ремонта | ||
| A-23536443 | 1 | 1 | Комплект прокладок для капитального ремонта - EGR | |||
| MCBS0060 | 1 | 1 | 1 | 1 | Комплект прокладок для установки маслоохладителя | 1991 г и далее |
Вкладыши двигателя
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-8929710 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа СТД крейцкопф | ≤4R6664 ≤6R184521 11.1L ≤6R188250 12.7L 1.710" ширина 43мм | |
| A-8929711 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .254мм крейцкопф | ||
| A-8929712 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .508мм крейцкопф | ||
| A-8929713 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .762мм крейцкопф | ||
| A-23515581 | 4 | 6 | 6 | Шатунный вкладыш - широкий СТД крейцкопф | ≥4R6665 ≥6R184522 11.1L ≥6R188251 12.7L 1.863" ширина 47мм | |
| A-23515582 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .254мм крейцкопф | ||
| A-23515583 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .508мм крейцкопф | ||
| A-23515584 | 4 | 6 | 6 | Шатунный вкладыш - раннего типа .762мм крейцкопф | ||
| A-23526142 | 4 | 6 | Шатунный вкладыш - СТД | Шатун с закрытой головкой / стальной поршень | ||
| A-23527065 | 4 | 6 | Шатунный вкладыш - .254мм | Шатун с закрытой головкой / стальной поршень | ||
| A-23527066 | 4 | 6 | Шатунный вкладыш - .508мм | Шатун с закрытой головкой / стальной поршень | ||
| A-23527067 | 4 | 6 | Шатунный вкладыш - .762мм | Шатун с закрытой головкой / стальной поршень | ||
| A-23526141 | 6 | 6 | Шатунный вкладыш - СТД | Шатун с закрытой головкой / большая шейка | ||
| A-23533567 | 6 | 6 | Шатунный вкладыш - .254мм | Шатун с закрытой головкой / большая шейка | ||
| A-23533568 | 6 | 6 | Шатунный вкладыш - .508мм | Шатун с закрытой головкой / большая шейка | ||
| A-8929670 | 4 | 6 | 6 | 6 | Коренной вкладыш СТД | |
| A-8929680 | 1 | 1 | 1 | 1 | Коренной вкладыш СТД | |
| A-8929671 | 4 | 6 | 6 | 6 | Коренной вкладыш .254мм | |
| A-8929681 | 1 | 1 | 1 | 1 | Коренной вкладыш .254мм | |
| A-8929672 | 4 | 6 | 6 | 6 | Коренной вкладыш .508мм | |
| A-8929682 | 1 | 1 | 1 | 1 | Коренной вкладыш .508мм | |
| A-8929673 | 4 | 6 | 6 | 6 | Коренной вкладыш .762мм | |
| A-8929683 | 1 | 1 | 1 | 1 | Коренной вкладыш .762мм | |
| A-8929085 | 2 | 2 | 2 | 2 | Упорная пластина | |
| A-23530554 | 2 | 2 | Упорная пластина - передн | 6R0762048 и далее | ||
| A-23530555 | 2 | 2 | Упорная пластина - задн | 6R0762048 и далее | ||
| A-8929690 | 5 | 7 | 7 | 7 | Вкладыш распредвала - СТД | |
| A-8929691 | 5 | 7 | 7 | 7 | Вкладыш распредвала - .254мм | |
| A-8929692 | 5 | 7 | 7 | 7 | Вкладыш распредвала - .508мм | |
| A-8929693 | 5 | 7 | 7 | 7 | Вкладыш распредвала - .762мм | |
| MCB7133 | 4 | 6 | 6 | Втулка шатуна | Только для шатунов со сверлением | |
| A-8929430 | 1 | 1 | 1 | Подшипник ведущей шестерни всборе |
Комплекты вкладышей
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23531604 | 1 | 1 | Комплект нижних вкладышей - СТД | раннего типа узкие коренные 43мм | ||
| A-23531605 | 1 | 1 | Комплект нижних вкладышей - СТД | широкий коренные 47мм | ||
| A-23519905 | 1 | 1 | Комплект нижних вкладышей - .254мм | широкий коренные 47мм | ||
| A-23519906 | 1 | 1 | Комплект нижних вкладышей - .508мм | широкий коренные 47мм | ||
| A-23531606 | 1 | Комплект нижних вкладышей - СТД | стальной поршень | |||
| A-23527914 | 1 | Комплект нижних вкладышей - СТД | без EGR-ный мотор | |||
| A-23535280 | 1 | 1 | Комплект нижних вкладышей - СТД | Упорные пластины с загибом и насечками | ||
| A-23533692 | 1 | 1 | Комплект нижних вкладышей - СТД | Упорные пластины с насечками |
Блок цилиндров
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23525500 | AR | AR | AR | Ремонтная вставка | Верхняя | |
| A-23539134 | AR | AR | AR | AR | .010" регулировчная прокладка гильзы | Нержав. сталь |
| A-23539135 | AR | AR | AR | AR | .030" регулировчная прокладка гильзы | Нержав. сталь |
| A-S60.031 SHIM | AR | AR | AR | AR | .031" регулировчная прокладка гильзы | Бронза |
| A-23539136 | AR | AR | AR | AR | .060" регулировчная прокладка гильзы | Нержав. сталь |
| A-S60.062 SHIM | AR | AR | AR | AR | .062" регулировчная прокладка гильзы | Бронза |
Компоненты головки цилиндров
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23501576 | 8 | 12 | 12 | 12 | Клапан (компл) - впуск | "A" или "с большой впадиной" |
| A-23501577 | 12 | 12 | Клапан (компл) - выпуск - до 1991 | "U" и отсутствие кольцевой проточки | ||
| A-23507504 | 8 | 12 | 12 | 12 | Клапан (компл) - выпуск - 1991-2001 | проточка на внутр. диаметре и "H", или "с маленькой впадиной" |
| Примечание: комплект клапана включает клапан, сухари и вращатели | ||||||
| % Примечание: регулировка зазоров клапанов на этих версиях отличается и не может смешиваться на одном двигателе | ||||||
| A-8929589 | 8 | 12 | 12 | 12 | Клапан - впуск | "A" или "с большой впадиной" |
| A-23529629 | 8 | 12 | 12 | Клапан - впуск - EGR | ||
| A-23520149 | 8 | 12 | Клапан - впуск - газ | |||
| A-8929590 | 12 | 12 | Клапан - выпуск - до 1991 | "U" и отсутствие кольцевой проточки | ||
| A-23506350 | 8 | 12 | 12 | 12 | Клапан - выпуск - 1991-2001 | проточка на внутр. диаметре и "H", или "с маленькой впадиной" |
| A-23529596 | 8 | 12 | 12 | Клапан - выпуск - EGR 2002 и далее | ||
| A-23520148 | 8 | 12 | Клапан - выпуск - газ | |||
| A-23518571 | 16 | 24 | 24 | 24 | Направляющая клапана с насечками | 14.30 -14.32мм OD |
| A-23533552 | 16 | 24 | 24 | 24 | Направляющая клапана (гладкая) | 14.30 -14.32мм OD |
| A-23518572 | AR | AR | AR | AR | Направляющая клапана | 14.43 -14.45мм OD |
| A-23523930 | 16 | 24 | 24 | 24 | Маслосъемный колпачок | |
| A-23521944 | 16 | 24 | Маслосъемный колпачок - газ | |||
| A-8929127 | 8 | 12 | 12 | 12 | Седло клапана - впуск - СТД | |
| A-8929127.010 | AR | AR | AR | AR | Седло клапана - впуск - .010" OS | |
| A-23517058 | 8 | 12 | Седло клапана - впуск - газ | |||
| A-8929126 | 8 | 12 | 12 | 12 | Седло клапана - выпуск - СТД | |
| A-8929126.010 | AR | AR | AR | AR | Седло клапана - выпуск - .010" OS | |
| A-23519090 | 8 | 12 | Седло клапана - выпуск - газ | |||
| A-8929415 | 16 | 24 | 24 | 24 | Пружина клапана | оба - без EGR-ные |
| A-8929415 | 8 | 12 | 12 | Пружина клапана - впуск EGR | ||
| A-23535122 | 8 | 12 | 12 | Пружина клапана - выпуск EGR | ||
| A-8929076 | 16 | 24 | 24 | 24 | Тарелка пружины | СТД |
| A-8929105 | 16 | 24 | 24 | 24 | Вращатель | |
| A-8929573 | 32 | 48 | 48 | 48 | Сухари клапана | |
| A-5138643 | 30 | 30 | 30 | Регулировочныа явтулка | ≤,год произв-ва 2000≤,год произв-ва 2000 | |
| A-8929059 | AR | AR | AR | AR | Втулка коромысла клапана - узкая | 3 |
| A-8929536 | AR | AR | AR | AR | Втулка коромысла клапана - широкая | 1 |
| A-23538247PR | 4 | 6 | 6 | 6 | Ролик с осью выпуск коромысла | |
| A-23532937PR | 4 | 6 | 6 | 6 | Ролик с осью впуск коромысла | |
| A-23513939PR | 4 | 6 | 6 | 6 | Ролик с осью форсун. Коромысла | |
| A-23501580 | 4 | 6 | 6 | 6 | N2 установочный компл. форсунки | С уплотнением (A-23515470) |
| A-23515470 | 4 | 6 | 6 | 6 | N2 Уплотнение стакана форсунки | |
| A-5104701 | 4 | 6 | 6 | 6 | N2 внешнее уплотнение большое | |
| A-23511870 | 4 | 6 | 6 | 6 | N2 внешнее уплотнение малое | |
| A-23533148 | 4 | 6 | 6 | N3 установочный компл. форсунки - SST с резьбой | С уплотнением (A-23533147) | |
| A-23533147 | 4 | 6 | 6 | N3 Уплотнение стакана форсунки | ||
| A-23534745 | 6 | 6 | E3 установочный компл. форсунки - Threaded SST | С уплотнением (A-23534743) | ||
| A-23534743 | 6 | 6 | E3 Уплотнение стакана форсунки | |||
| A-23536862 | AR | AR | E3Регул. прокладка стакана форсунки - .007" | |||
| A-23536863 | AR | AR | E3Регул. прокладка стакана форсунки - .012" | 1 проточка | ||
| A-23536864 | AR | AR | E3Регул. прокладка стакана форсунки - .018" | 2 проточки | ||
| A-23530768 | 26 | 38 | 38 | 38 | Болт головки | |
| A-8929328 | 26 | 38 | 38 | 38 | Шайба болта головки | |
| MCB50HBK | 1 | Набор болтов головки | ||||
| MCB60HBK | 1 | 1 | 1 | Набор болтов головки | ||
| A-8929129 | 5 | 7 | 7 | 7 | Болт крышки вкладыша распредвала | |
| A-8929587 | 4 | 6 | 6 | 6 | Болт крышки вкладыша распредвала | |
| A-8929588 | 2 | 2 | 2 | Шпилька крышки вкладыша распредвала | ||
| A-23500708 | 2 | 2 | 2 | 2 | Гайка крышки вкладыша распредвала | |
| A-8929586 | 6 | 8 | 8 | 8 | Втулка вала коромысел | |
Крепления крышки рокеров
| 1- компонентная крышка | ||||||
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23516322 | 1 | 1 | 1 | Прокладка, между крышкой и головкой 4-болта, серая | ≤ 6/1999 ,год произв-ва | |
| A-8929255 | 4 | 4 | 4 | Изолятор до 1996 г | ||
| A-5104514 | 4 | 4 | 4 | Шайба изолятора до 1996 г | ||
| A-23517911 | 4 | 4 | 4 | Изолятор с шайбой всборе 1996 - 1999 | ||
| A-23522269 | 1 | 1 | 1 | Прокладка, между крышкой и головкой 10-болта, Черная | Год произв-ва 6/1999 и далее | |
| A-23522271 | 10 | 10 | 10 | Болт и изолятор всборе | Год произв-ва 6/1999 и далее | |
| A-5101760 | 1 | 1 | 1 | Элемент сапуна для 1-компонентных крышек | ||
| 2- компонентная крышка | ||||||
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23511772 | 1 | Прокладка, между верхней и нижней частью | ||||
| A-8929803 | 1 | 1 | 1 | Прокладка, между верхней и нижней частью | ≤ 6/1999 ,год произв-ва | |
| A-11504822 | 6 | 8 | 8 | 8 | Болт - между верхней и нижней частью Housing | |
| A-23516531 | 1 | Прокладка, между нижней частью и головкой | Клапанная крышка | |||
| A-23516322 | 1 | 1 | 1 | Прокладка, между нижней частью и головкой, серая | ≤ 6/1999 ,год произв-ва | |
| A-8929255 | 10 | 10 | 10 | Изолятор до 1996 г | Для установки нижней части на головку | |
| A-5104514 | 10 | 10 | 10 | Шайба изолятора до 1996 г | Для установки нижней части на головку | |
| A-23517911 | 8 | Изолятор с шайбой всборе | Для установки нижней части на головку | |||
| A-23517911 | 10 | 10 | 10 | Изолятор с шайбой всборе 1996 - 1999 | Для установки нижней части на головку | |
| A-23511991 | 1 | 1 | 1 | Прокладка, между верхней и нижней частью | Год произв-ва 6/1999 и далее | |
| A-11504822 | 8 | 8 | 8 | Болт - между верхней и нижней частью | Год произв-ва 6/1999 и далее | |
| A-23522269 | 1 | 1 | 1 | Прокладка, между нижней частью и головкой, черная | Год произв-ва 6/1999 и далее | |
| A-23522271 | 10 | 10 | 10 | Болт и изолятор всборе 6/99 и далее | Для установки нижней части на головку | |
| 3- компонентная крышка | ||||||
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23506153 | 1 | 1 | 1 | Прокладка, между верхней частью и средней | ≤ 6/1999 ,год произв-ва | |
| A-11504822 | 8 | 8 | 8 | Болт - крепление верхней части к средней | ||
| A-8929803 | 1 | 1 | 1 | Прокладка, между средней частью и нижней | ≤ 6/1999 ,год произв-ва | |
| A-11504822 | 8 | 8 | 8 | Болт - между средней частью и нижней | ||
| A-23516322 | 1 | 1 | 1 | Прокладка, между нижней частью и головкой, серая | ≤ 6/1999 ,год произв-ва | |
| A-8929255 | 10 | 10 | 10 | Изолятор до 1996 г | Для установки нижней части на головку | |
| A-5104514 | 10 | 10 | 10 | Шайба изолятора до 1996 г | Для установки нижней части на головку | |
| A-23517911 | 10 | 10 | 10 | Изолятор с шайбой всборе 1996 - 1999 | Для установки нижней части на головку | |
| A-23511992 | 1 | 1 | 1 | Прокладка, между верхней частью и средней | Год произв-ва 6/1999 и далее | |
| A-11504822 | 8 | 8 | 8 | Болт - крепление верхней части к средней | ||
| A-23511991 | 1 | 1 | 1 | Прокладка, между средней частью и нижней | Год произв-ва 6/1999 и далее | |
| A-11504822 | 8 | 8 | 8 | Болт - между средней частью и нижней | ||
| A-23522269 | 1 | 1 | 1 | Прокладка, между нижней частью и головкой, черная | Год произв-ва 6/1999 и далее | |
| A-23522271 | 10 | 10 | 10 | Болт и изолятор всборе 6/99 и далее | Для установки нижней части на головку | |
Сальники коленвала
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23515598 | 1 | Широкий коленвал с 6-ю отверстиями | >6R188251 с чугунными поршнями | |||
| A-23518355 | 1 | 1 | 1 | 1 | Передний сальник всборе | Унифицированный сальник и износная втулка |
| A-23519651 | 1 | 1 | 1 | 1 | Задний сальник и износная втулка всборе | Унифицированный сальник и износная втулка |
| A-23516969 | 1 | 1 | 1 | 1 | Задний сальник и износная втулка | |
| A-23513578 | 1 | 1 | 1 | 1 | Задний сальник и износная втулка | Мокрый картер маховика |
| A-5100532 | 1 | 1 | 1 | 1 | Износная пластина маховика |
Аксессуары топливной системы
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| MCBS60INJ | 4 | 6 | 6 | 6 | Установочный комплект DDEC II-IV | ▲ указывает содержимое набора |
| A-5234702 | 4 | 6 | 6 | 6 | ▲уплотнительное кольцо форсунки | Верхнее |
| A-5234699 | 8 | 12 | 12 | 12 | ▲уплотнительное кольцо форсунки | Нижнее |
| A-5104701 | 4 | 6 | 6 | 6 | ▲ верхний набор уплотнений | |
| A-23511870 | 4 | 6 | 6 | 6 | ▲ нижний набор уплотнений | |
| A-23537111 | 4 | 6 | 6 | Установочный комплект DDEC V (N3) | Уплотнения, прокладка, болт, шайба | |
| A-23537123 | 6 | 6 | Установочный комплект DDEC V (E3) | Уплотнения, болт, шайба | ||
| A-J35637A | AR | AR | AR | AR | Приспособление для установки подачи, 78.2 | |
| A-J39697 | AR | AR | AR | AR | Приспособление для установки подачи, 78.8 | |
| A-J42665 | AR | AR | AR | AR | Приспособление для установки подачи, 80.3 | |
| A-5236116 | 4 | 6 | 6 | 6 | Комплект уплотнений и винтов соленоида | DDEC II-IV |
| A-23516918 | AR | AR | AR | AR | Контрольный клапан топлива | 3/8 NPTF "папа" x # 8 "папа" обжим |
| A-23516919 | AR | AR | AR | AR | Контрольный клапан топлива | 3/8 NPTF "мама" x # 8 "папа" обжим |
| A-23516993 | AR | AR | AR | AR | Контрольный клапан топлива | 3/8 NPTF "мама" x # 6 "папа" обжим |
| A-23512307 | 8 | 8 | 8 | 8 | Изолятор, монтаж ECM |
Датчики двигателя
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23522322 | 1 | 1 | Датчик - давления воздуха турбины | |||
| A-8929387 | 1 | 1 | 1 | Датчик - SRS | ||
| A-8929388 | 1 | 1 | 1 | Датчик - TRS | ||
| A-23514708 | 1 | 1 | 1 | 1 | Датчик - температуры ОЖ | |
| A-23527338 | 1 | Датчик - SRS DDEC V | ||||
| A-23527339 | 1 | Датчик - TRS DDEC V | ||||
| A-23515251 | 1 | 1 | Датчик - температуры масла | |||
| A-23532787 | 1 | 1 | 1 | Датчик - давления масла | ||
| A-23518092 | 1 | 1 | 1 | 1 | Датчик - давления масла, ОЖ, топлива, воздуха |
Турбонагнетататель всборе
| Каталожный номер | Описание | Модель | Каталожный номер | Описание | Модель |
| A-8929435 | Турбонагнетататель | TV51 | A-23518588 | Турбонагнетататель | TMF55 |
| A-8929507 | Турбонагнетататель | TV51 | A-23518597 | Турбонагнетататель | TMF55 |
| A-8929796 | Турбонагнетататель | TV51 | A-23522188 | Турбонагнетататель | GT4294 |
| A-8929797 | Турбонагнетататель | TV51 | A-23522189 | Турбонагнетататель | GT4202 |
| A-8929902 | Турбонагнетататель | TV51 | A-23522190 | Турбонагнетататель | GT4202 |
| A-8929903 | Турбонагнетататель | TV51 | A-23522312 | Турбонагнетататель | GT4202 |
| A-23503732 | Турбонагнетататель | TV51 | A-23525463 | Турбонагнетататель | GTA42 |
| A-23504966 | Турбонагнетататель | TMF51 | A-23526016 | Турбонагнетататель | |
| A-23504967 | Турбонагнетататель | TMF51 | A-23526271 | Турбонагнетататель | |
| A-23507908 | Турбонагнетататель | TV4501 | A-23526272 | Турбонагнетататель | |
| A-23507909 | Турбонагнетататель | TV4501 | A-23526679 | Турбонагнетататель | GT4294 |
| A-23508405 | Турбонагнетататель | TV4502 | A-23528052 | Турбонагнетататель | GTA4294 |
| A-23508406 | Турбонагнетататель | TV4502 | A-23528059 | Турбонагнетататель | GTA4202 |
| A-23508410 | Турбонагнетататель | TMF5102 | A-23528062 | Турбонагнетататель | |
| A-23508411 | Турбонагнетататель | TMF5102 | A-23528064 | Турбонагнетататель | GT4202 |
| A-23515635 | Турбонагнетататель | TMF55 | A-23528065 | Турбонагнетататель | GTA4294 |
| A-23515636 | Турбонагнетататель | TMF55 | A-23528069 | Турбонагнетататель | GTA4294 |
| A-23516431 | Турбонагнетататель | TMF55 | A-23529103 | Турбонагнетататель | |
| A-23535324 | Турбонагнетататель | GTA4294 |
Система смазки
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23511580 | 1 | Уплотнение поддона картера | ||||
| A-8929102 | 1 | 1 | 1 | Уплотнение поддона картера - до апреля 1999 | Отдельные болт, изолятор и втулка | |
| A-23517243 | 8 | 10 | 10 | 10 | Spacer | |
| A-23517242 | 8 | 10 | 10 | 10 | Изолятор | |
| A-11504571 | 8 | 10 | 10 | 10 | Болт | |
| A-23522282 | 1 | 1 | 1 | Поддон всборе с передним расположением маслозаборной ванны | апрель 1999 и далее | |
| A-23522279 | 1 | 1 | 1 | Уплотнение поддона картера - апрель 1999 и далее | One piece Болт и изолятор всборе | |
| A-23522281 | 10 | 10 | 10 | Болт, изолятор и втулка всборе | ||
| A-5126327 | 2 | 2 | 2 | Пружина регулятора давления масла | ||
| A-8922740 | 2 | 2 | 2 | Клапан регулятора давления масла | ||
| A-23505886 | 1 | 1 | 1 | Масляный насос всборе | Option type #198 | |
| A-23505992 | 1 | 1 | 1 | Прокладка маслоприемной трубки | ||
| A-23511656 | 1 | Прокладка маслоприемной трубки | ||||
| A-23505891 | 1 | 1 | 1 | Уплотнение трубки подачи масла | ||
| A-23505892 | 2 | 1 | 1 | 1 | Уплотнение трубки подачи масла | |
| A-23522416 | 1 | 1 | 1 | Вставка маслоохладителя 10-пластин | 1991 г и далее1991 г и далее | |
| A-23522415 | 1 | 1 | Вставка маслоохладителя 11-пластин | 1991 г и далее1991 г и далее | ||
| MCBS0060 | 1 | 1 | 1 | 1 | Комплект прокладок для установки маслоохладителя | ▲ указывает содержимое набора |
| A-23506247 | 1 | 1 | 1 | 1 | ▲Прокладка, корпуса маслоохладителя | 1991 г и далее1991 г и далее |
| A-23508392 | 2 | 2 | 2 | 2 | ▲Уплотнение между вставкой и головкой фильтра | 1991 г и далее1991 г и далее |
| A-8929289 | 1 | 1 | 1 | 1 | ▲Уплотнение между корпусом и блоком | 1991 г и далее1991 г и далее |
| A-23505902 | 1 | 1 | 1 | 1 | ▲ Уплотнение байпаса | 1991 г и далее1991 г и далее |
| A-23508392 | 1 | 1 | 1 | 1 | ▲ Уплотнение между корпусом фильтра и блоком | 1991 г и далее1991 г и далее |
Система охлаждения
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23522707 | 1 | 1 | 1 | Водяная помпа всборе | 6R37023 - 6R579833 | |
| A-23520377 | ---упл. кольцо квадратного сечения | |||||
| A-23526039 | 1 | 1 | 1 | 1 | Водяная помпа всборе | 6R579834 и далее без EGR-ные |
| A-23526038 | ---упл. кольцо круглого сечения | |||||
| A-23535017 | 1 | 1 | 1 | 1 | Водяная помпа всборе | EGR |
| A-23527272 | ---упл. кольцо круглого сечения | |||||
| A-23529962 | 1 | 1 | 1 | 1 | Комплект для переборки помпы | ▲ указывает содержимое набора |
| A-8922407 | 1 | 1 | 1 | 1 | Стопорн кольцо крышки | |
| A-8922383 | 1 | 1 | 1 | 1 | Крышка неметаллическая | |
| A-23512048 | 1 | 1 | 1 | 1 | ▲ Упл кольцо крышки | |
| A-23517973 | 1 | 1 | 1 | 1 | Крыльчатка 6-лопастная | |
| A-23522433 | 1 | 1 | 1 | 1 | ▲Уплотнение всборе | |
| A-23528190 | 1 | 1 | 1 | 1 | ▲ Сальник | |
| A-23505896 | 1 | 1 | 1 | 1 | Вал помпы | |
| A-8929422 | 1 | 1 | 1 | 1 | ▲ Подшипник всборе | |
| A-8929427 | 1 | 1 | 1 | 1 | ▲ Стоп. кольцо подшипника | |
| A-23505910 | 1 | 1 | 1 | 1 | Шестерня | |
| A-23503827 | 2 | Термостат 160° | ||||
| A-23503825 | 2 | 2 | Термостат 180° | |||
| A-23533312 | 2 | 2 | Термостат 185° (A-23533492 комплект) | Комплект = 1 термостат + 1 сальник | ||
| A-8929878 | 2 | 2 | 2 | 2 | Термостат 190° (A-23532436 комплект) | Комплект = 1 термостат + 1 сальник |
| A-5132155 | 2 | 2 | 2 | 2 | Сальник | |
| A-8929875 | 2 | 2 | 2 | Шланг байпасный | 1.75" x 3.25" | |
| A-23505048 | 4 | 4 | 4 | Хомут байпасного шланга | ||
| A-23506325 | 2 | 2 | 2 | Шланг между помпой и корпусом охладителя | 2.75" x 3.01" |
Демпфер (гаситель крутильных колебаний)
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-8929502 | 1 | 1 | 1 | 1 | Демпфер 13.5" апрель 1993 и далее | (A-23525990) |
| A-8929222 | 6 | 6 | 6 | 6 | Болт | |
| A-5133981 | 6 | 6 | 6 | 6 | Шайба |
Выпускная система
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-23511666 | 2 | 3 | 3 | 3 | Прокладка, выпуск коллектора | |
| A-8929357 | 8 | AR | AR | AR | Болт, выпуск коллектора | |
| A-11506101 | AR | AR | AR | Nut, выпуск коллектора | ||
| A-8929529 | 1 | 1 | 1 | 1 | Прокладка, для монтажа турбины | |
| A-23507438 | 4 | 4 | 4 | 4 | Шпилька для монтажа турбины | M10 1.5 x 44 |
| A-8929425 | 4 | 4 | 4 | 4 | Шпилька для монтажа турбины | M10 1.5 x 50 |
| A-11506101 | 4 | 4 | 4 | 4 | Гайка для монтажа турбины | |
| A-8929169 | 4 | 4 | 4 | 4 | Шайба для монтажа турбины |
Привод воздушного компрессора
| Каталожный номер | S50 8.5L | S60 11.1L | S60 12.7L | S60 14L | Описание | Примечание |
| A-5141773 | 1 | 1 | 1 | Муфта между компр-м и приводом | ≤ ,год произв-ва 1994 | |
| A-23515145 | 1 | 1 | 1 | Прокладка между компр-м и приводом | ≤ ,год произв-ва 1994 | |
| A-8929299 | 1 | 1 | 1 | Прокладка между кондиц-м или приводом к корпусу шестерен | ||
| A-5110410 | 1 | 1 | 1 | 1 | Прокладка, возд. компр-ра |

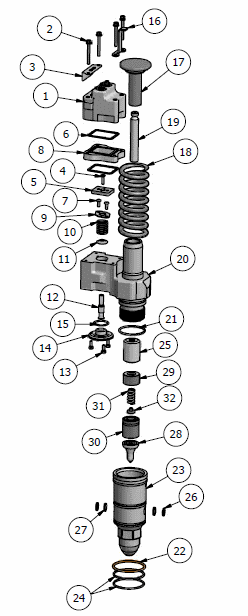

Компоненты насос-форсунок
| Позиция на рисунке | Каталожный номер | Описание | Кол-во |
| 1 | 4991685 | Соленоид | 1 |
| 2 | A-5235586 | Винт крепления соленоида (4 шт на форсунку) | 4 |
| 3 | 4991452 | Прижимная пластина | 1 |
| 4 | 4991454 | Винт с потайной головкой | 1 |
| 5 | 4991453 | Арматура - сверьтесь с размерами | 1 |
| 6 | A-5234224 | Упротение проставик соленоида | 2 |
| 7 | 4991455 | Винт с выпуклой головкой | 2 |
| 8 | 4991456 | Проставка соленоида - сверьтесь с размерами | 1 |
| 9 | 4991457 | Стопор пружины | 1 |
| 10 | 4991458 | Пружина контрольного клапана | 1 |
| 11 | 4991469 | Седло пружины контрольного клапана | 1 |
| 12 | 4991459 | Контрольный клапан - сверьтесь с размерами | 1 |
| 13 | 4991470 | Винт с шестигранной головкой | 3 |
| 14 | 4991460 | Ограничитель клапана - сверьтесь с размерами | 1 |
| 15 | 4991539 | Уплотнительное кольцо внутреннее | 1 |
| 16 | 4991450 | Стопор толкателя (старого типа) | 1 |
| 16 | 4991598 | Стопор толкателя (нового типа) | 1 |
| 17 | 4991444 | Толкатель | 1 |
| 18 | 4991597 | Пружина толкателя (нового типа) | 1 |
| 19 | 4991446 | Плунжер | 1 |
| 20 | 4991471 | Корпус форсунки | 1 |
| 21 | A-5234701 | Уплотнительное кольцо внутреннее | 1 |
| 22 | A-5234702 | Уплотнительное кольцо внешнее | 1 |
| 23 | 4991636 | Наконечник форсунки | 1 |
| 24 | A-5234699 | Уплотнительное кольцо внешнее | 2 |
| 25 | 4991462 | Дистанц. Проставка | 1 |
| 26 | 4991448 | Стопор фильтра (требуется 2 на 1 форсунку) | 2 |
| 27 | 4991449 | Стопор фильтра (требуется 2 на 1 форсунку) | 2 |
| 28 | Распылитель - подбор по таблице ниже | 1 | |
| 29 | 4991463 | Корпус следящего клапана | 1 |
| 30 | 4991465 | Корпус пружины клапана | 1 |
| 31 | 4991464 | Пружина клапана | 1 |
| 32 | 4991466 | Седло пружины клапана | 1 |
Распылители насос-форсунок
| Позиция на рисунке | Каталожный номер форсунки всборе | Каталожный номер распылитедя | Количество отверстий |
| 28 | R-5234785 | 4991753-C2A | 9 |
| 28 | R-5234795 | 4991754-D5 | 9 |
| 28 | R-5234865 | 4991753-C1A | 9 |
| 28 | R-5234870 | 4991753-C2 | 9 |
| 28 | R-5234935 | 4991753-C1 | 9 |
| 28 | R-5234940 | 4991753-C3 | 9 |
| 28 | R-523495 | 4991754-D4 | 9 |
| 28 | R-5234970 | 4991754-D3 | 9 |
| 28 | R-5235550 | 4991752-B3 | 8 |
| 28 | R-5235575 | 4991752-B5 | 8 |
| 28 | R-5235580 | 4991751-A1 | 8 |
| 28 | R-5235600 | 4991754-D2 | 9 |
| 28 | R-5235605 | 4991753-C1 | 9 |
| 28 | R-5235695 | 4991754-D3 | 9 |
| 28 | R-5235915 | 4991752-B6 | 8 |
| 28 | R-5236347 | 4991752-B4 | 8 |
| 28 | R-5236977 | 4991752-B3 | 8 |
| 28 | R-5236978 | 4991751-A1 | 8 |
| 28 | R-5236980 | 4991752-B4 | 8 |
| 28 | R-5236981 | 4991752-B1 | 8 |
| 28 | R-5237014 | 4991754-D2 | 9 |
| 28 | R-5237042 | 4991751-A2 | 8 |
| 28 | R-5237045 | 4991752-B | 8 |
| 28 | R-5237099 | 4991752-B2 | 8 |
| 28 | R-5237315 | 4991748-E3 | 9 |
| 28 | R-5237320 | 4991754-D2 | 9 |
| 28 | R-5237466 | 4991752-B5 | 8 |
| 28 | R-5237473 | 4991748-E5 | 9 |
| 28 | R-5237635 | 4991753-C2 | 9 |
| 28 | R-5237650 | 4991754-D1 | 9 |
| 28 | R-5237787 | 4991753-C1 | 9 |
| 28 | R-5237820 | 4991753-C1A | 9 |
| 28 | R-5237821 | 4991753-C1A | 9 |
Ремкомплекты насос-форсунок
| Каталожный номер | Кол-во | Описание | Номер позиции на рисунке |
| MCBS60INJ | 1 | Установочный комплект DDEC II-IV | 22, 24, плюс верхние и нижние установочные уплотнения (не показаны на рисунке) |
| A-23537111 | 1 | Установочный комплект DDEC V (N3) | Уплотнения, прокдадка, болт и шайба |
| A-23537123 | 1 | Установочный комплект DDEC V (E3) | Уплотнения, болт, шайба |
| A-5236116 | 1 | Комплект уплотнений и винтов соленоида | 2, 6 |
| MCB26210 | 1 | Уплотнения наконечника форсунки | 21, 22, 23 |
| MCB26209 | 1 | Комплект внутренних уплотн. Колец | 6, 15, 21 |
| A-5234699K | 1 | Полный комплект уплотнительных колец | 6, 15, 21, 22, 24, плюс верхние и нижние установочные уплотнения |
| A-23528939 | 1 | Комплект пружины и стопора толкателя | 2, 16, 18 |
| A-5230001 | 1 | Ремкомплект | 2, 4, 6, 7, 10, 13, 15, 21, 22, 24, 31, 32, плюс верхние и нижние установочные уплотнения |
Восстановленные форсунки
| Каталожный номер | Описание | Код коры (core) |
| R-5234785 | Восстановленная форсунка S60, 11.1L, 12.7L | C-S60DDEC1 |
| R-5234795 | Восстановленная форсунка S60, 12.7L | C-S60DDEC2 |
| R-5234865 | Восстановленная форсунка S60, 11.1L | C-S60DDEC2 |
| R-5234870 | Восстановленная форсунка S60, 11.1L | C-S60DDEC2 |
| R-5234935 | Восстановленная форсунка S60, 11.1L | C-S60DDEC2 |
| R-5234940 | Восстановленная форсунка S60, 11.1L, 12.7L | C-S60DDEC2 |
| R-5234945 | Восстановленная форсунка S60, 12.7L | C-S60DDEC2 |
| R-5234970 | Восстановленная форсунка S60 | C-S60DDEC2 |
| R-5235550 | Восстановленная форсунка S50/60 | C-S60DDEC3/4 |
| R-5235575 | Восстановленная форсунка S50/60, 12.7L | C-S60DDEC3/4 |
| R-5235580 | Восстановленная форсунка S60, 11.1L | C-S60DDEC3/4 |
| R-5235600 | Восстановленная форсунка S50/60 (8.5L S50) | C-S60DDEC3/4 |
| R-5235605 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5235695 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5235915 | Восстановленная форсунка S50/60 | C-S60DDEC3/4 |
| R-5236347 | Восстановленная форсунка S50 | C-S60DDEC3/4 |
| R-5236977 | Восстановленная форсунка S50/60 | C-S60DDEC3/4 |
| R-5236978 | Восстановленная форсунка S50/60 | C-S60DDEC3/4 |
| R-5236980 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5236981 | Восстановленная форсунка S50 | C-S60DDEC3/4 |
| R-5236995 | Восстановленная форсунка S50 | C-S60DDEC3/4 |
| R-5237014 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237042 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237045 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237099 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237466 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237473 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237635 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237650 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237787 | Восстановленная форсунка S50/60 | C-S60DDEC3/4 |
| R-5237820 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
| R-5237821 | Восстановленная форсунка S60 | C-S60DDEC3/4 |
Топливный насос
| Каталожный номер | Описание |
| R-23517845 | Восстановленный топливный насос |
| Позиция на рисунке | Каталожный номер | Описание | Треб. Кол-во |
| 1 | A-23532977 | Вал и муфта всборе | 1 |
| 2 | 4991902 | Стоп. Кольцо (большое) | 1 |
| 3 | 4992018 | Шпонка | 1 |
| 4 | A-8923522 | Стоп. Кольцо | 4 |
| 5 | A-23506546 | Шестерня | 2 |
| 6 | A-23505248 | Прокладка корпуса | 1 |
| 7 | 4991793 | Корпус | 1 |
| 8 | A-8923528 | Клапан сброса | 1 |
| 9 | A-23506560 | Втулка | 1 |
| 10 | A-23506564 | Штифт | 1 |
| 11 | A-23506557 | Пружина клапана сброса | 1 |
| 12 | A-23506556 | Уплотнение | 1 |
| 13 | A-23506555 | Крышка клапана | 1 |
| 14 | A-23500694 | Регулир. Штифт | 2 |
| 15 | A-23512243 | Сальник | 2 |
| 16 | A-8923526 | Игольчатый подшипник | 4 |
| 17 | A-23506549 | Приводной вал | 1 |
| 18 | A-8923521 | Штифт | 1 |
| 19 | A-23516117 | Прокладка крышки | 1 |
| 20 | 4991794 | Крышка насоса | 1 |
| 21 | A-23506551 | Винт со стоп. шайбой | 8 |
Дополнительные части и комплекты топливного насоса
| Каталожный номер | Описание |
| A-23505249 | «Паук» привода |
| A-23517845RK | Ремкомплект топливного насоса, S60 (см. илл) |
| A-23517845RK-S | Ремкомплект топливного насоса, S60 с валом |
| A-23517845RK-SG | Ремкомплект топливного насоса, S60 с валом и шестерней |
Перечень прокладок
| Каталожный номер | S50 | S60 | Описание | Примечание |
| A-8929253 | 1 | 1 | Упл. Кольцо привода вспомогательных механизмов | Между приводом и передн крышкой |
| A-8929299 | 2 | 2 | Прокладка привода воздушного компрессора | |
| A-23515145 | 1 | 1 | Монтажная прокладка компрессора | |
| A-5182977 | 1 | 1 | Упл. Датчика наддува | |
| A-8929130 | 1 | 2 | Прокладка крышки токлателей | |
| A-23528491 | 1 | 1 | Уплотнение крышек упорных пластин распердвала | |
| A-23527416 | 1 | Уплотнение крышек упорных пластин распердвала | EGR | |
| A-23521935 | 1 | Уплотнение крышек упорных пластин распердвала на 2 болта | пластина к головке | |
| A-23521894 | 1 | 1 | Уплотнение крышек упорных пластин распердвала на 3 болта | пластина к головке |
| A-23511666 | 2 | 3 | Прокладка выпускного коллектора | |
| A-23522975 | 1 | 1 | Уплотнение передней крышки распредвала | Овальная |
| A-5141452 | 1 | 1 | Уплотнение передней крышки распредвала | |
| A-8929253 | 1 | 1 | Уплотнение привода топл насоса | Между приводом насоса и передней крышкой |
| A-5150193 | 1 | 1 | Монтажная прокладка топл насоса | Между насосом раннего типа и приводом |
| A-23505248 | 1 | 1 | Монтажная прокладка топл насоса - поздняя | Между насосом и компрессором |
| A-8929740 | 1 | 1 | Уплотнение корпуса шестерен | Между корпусом и блоком |
| A-23517875 | 2 | 3 | Прокладка впускного коллектора | |
| A-23531110 | 3 | Прокладка впускного коллектора | EGR-ные двигатели | |
| A-8929348 | 1 | Прокладка вставки маслоохладителя | до 1991 г | |
| A-23506247 | 1 | 1 | Прокладка вставки маслоохладителя | 1991 г и далее |
| A-8929289 | 1 | 1 | Упл. Кольцо корпуса маслоохладителя | Между шейкой и блоком |
| A-8929302 | 1 | 1 | Прокладка маслозаливной горловины | Между трубкой и блоком |
| A-23505902 | 1 | 1 | Прокладка корпуса масл. фильтра | до 1991 г |
| A-23508392 | 1 | 1 | Прокладка корпуса масл. фильтра | до 1991 г |
| A-23505891 | 1 | Упл. кольцо выходного масляного патрубка | переднее | |
| A-23505892 | 2 | 1 | Упл. кольцо выходного масляного патрубка | заднее |
| A-23511580 | 1 | Уплотнение поддона картера | ||
| A-23522279 | 1 | Уплотнение поддона картера - апрель 1999 и далее | Черная, 1-компонентный, цельный болт и изолятор | |
| A-8929102 | 1 | Уплотнение поддона картера - до апрель 1999 | Серая, цельный болт, изолятор и втулка | |
| A-23505992 | 1 | Прокладка маслозаборной трубки | Между трубкой и блоком | |
| A-23511656 | 1 | Прокладка маслозаборной трубки | Между трубкой и блоком | |
| A-5117269 | 1 | Прокладка регулятора давления масла | ||
| A-23508392 | 2 | 2 | Уплотн. кольцо вставки маслоохладителя | ,год произв-ва 1991 и up |
| см. соотв. Раздел | Прокладка крышки рокеров | |||
| A-5132155 | 2 | 2 | Сальник термостата | |
| A-8929529 | 1 | 1 | Монтажная прокладка турбины | |
| A-8929285 | 1 | 1 | Прокладка слива масла с турбины | |
| A-23520377 | 1 | 1 | Монтажная прокладка водяной помпы | Квадратного сечения |
| A-23526038 | 1 | 1 | Монтажная прокладка водяной помпы | Круглого сечения |
